广州正虹科技发展有限公司，广州510670
摘要：本文简述了当前污染物运维及总量控制管理现状,从技术角度和管理角度分析了其存在的缺陷，介绍了基于动态二维码的企业污染源运维及排污总量控制设备、环保部门污染源运维及排污系统管理平台、具体工作流程等。基于动态二维码的管理系统有效提高了运维管理的水平以及排污总量控制指导性,确保监测数据的真实、准确;有效实现总量定额分配,实现运维监管、浓度、总量全面控制,实现定向监管,减少企业偷排、漏排,促进排污权交易制度顺利实施,加强环保监控,促进企业转型升级。
关键词：动态二维码；污染源运维及排污系统管理；排污权交易
Design of pollutant source operation and maintenance
and total discharge management system based on
dynamic two-dimensional code
Pang junjie1
(1. Guangzhou Zhenghong Technology Development Co., Ltd, Guangzhou 510670, China.)
Abstract：This paper describes the current operation and management situation of total control of pollutants from the point of view of technology and management, analyzes its shortcomings, introduces the dynamic two-dimensional code of enterprise operation and the total amount of sewage pollution control equipment, environmental protection department sources of pollution and sewage system operation and maintenance management platform, based on the specific work process. The dynamic management system of two-dimensional code can effectively improve the management level and the total amount of emissions control guidance based on monitoring data, to ensure the authenticity and accuracy of the total quota; effective implementation, implementation, operation and maintenance supervision, the total concentration of overall control, directional regulation, reducing waste water treatment, leakage, promote the smooth implementation of emission trading system, strengthen environmental monitoring, promote the transformation and upgrading of enterprises.
Keywords：Dynamic two-dimensional code; pollution source operation and management of sewage system; emission trading
0引 言
目前，我国正在大力治理大气污染，其中有机废气VOC治理是重要内容；VOC排放工业源主要涉及十三大行业，针对该十三大行业的有机废气治理已经实施过程中，而针对有机废气治理的排放过程监控尚在建设初期，处于试点建设阶段。
本文将从有机废气排放情况的自动监控、系统运营维护、自动监测数据应用、系统监管考核等方面综合考虑，开发综合利用VOCs在线监测子系统、4G视频数据采集子系统、过程监控子系统等设备组成的有机废气VOC排放过程监控系统。它通过采集有机废气产生、处理、排放过程中的全过程参数，将有机废气排放监管的范围从末端排放治理延伸到生产环节，对污染治理过程进行实时监控及管理，并通过建立相关模型，实现污染治理设施运行状态分析、排放数据真实性判定，为确认有机废气排放数据的科学性提供基础数据，为有机废气排放总量核算、排污收费提供技术支撑。有效提升监管水平，同时也满足了企业自身减排管理的要求。
1 系统架构
系统由基于动态二维码的企业污染源运维及排污总量控制设备，环保部门污染源运维及排污管理系统平台，手机端APP软件和数据安全传输网络4部分组成。
.png)

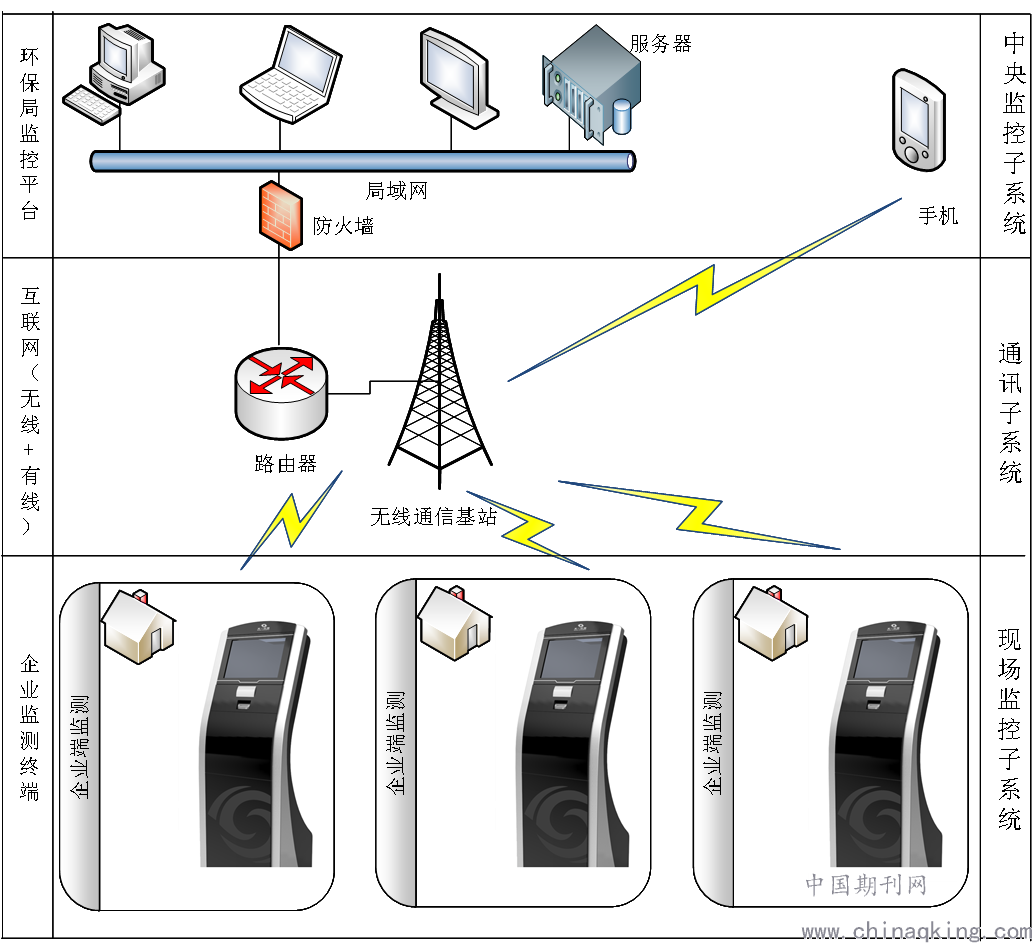

图 1污染源运维及排污管理系统架构图
Fig.1 Diagram of Pollution source operation and maintenance and pollution management system
2 基于动态二维码的企业污染源运维及排污总量控制设备
主要有动态管控总量仪，企业污染源监控设备（比如：污水监控设备由流量计、PH计、COD分析仪、氨氮分析仪、视频录像机、摄像头等组成，废气监控设备由CEMS监测设备、视频录像机、摄像头等组成）组成。动态管控总量仪具备如下功能：
(1)污染源环保数据采集仪的全部功能
(2)基于动态二维码（内置时间标签及生命周期（10min））的动态运维管控（管控了设备工作参数、运行状态和监测数据的“三同时”监控，以及运维工作状态）功能
(3)总量计算及基于动态二维码的扫码付费排污功能
3环保部门污染源运维及排污系统管理平台
该平台主要包括10个子系统：
(1)动态运维管控子系统
显示并校核设备工作参数、运行状态、监测数据的合法性，以及通过手机二维码扫描确认的运维工作状态是否正常。有效监控企业擅自修改自动监测设备参数等问题，切断修改设备工作参数等途径。
(2)工况监控子系统
采集排污企业污染治理设施、工艺、运行参数及污染物产生过程参数，进而验证污染物排放数据的合理性。
(3)监测数据质控与审核子系统
对传输到平台的数据进行有效性检查与审核，对异常数据进行自动剔除、补缺等操作，对不合格数据实施人工审核等，确保数据的准确性和有效性。
(4)排污收费管理子系统
该子系统具有充值、查询、排放计划管理、收费排污结算与手机端收付费联动、统计分析各类报表等功能。
(5)排污许可证管理子系统
主要包括排污许可证基本信息的录入，排污许可证的申请、审批、发证、换证、注销、年审、证书管理、统计查询等业务。
(6)总量管理子系统
对总量进行管理，包括总量分配、控制范围及控制项目，对新、改、扩建项目的管理和企业关停并转总量信息的更新。主要包括全市排污总量的平衡与分配，制定各排污单位总量减排计划等。
(7)手机报警子系统
当排污总量达到报警限值时，系统自动拨打电话播发录音并发送短信提示给相关负责人。
(8)一企一档子系统
当排污总量达到报警限值时，系统自动拨打电话播发录音并发送短信提示给相关负责人。
(9)报表子系统
具有生成环保局统计报表功能，比如，单个污染源的日、周、月历史报表，区域企业的实时状态或某个时间点的各种状态报表；运维情况报表、排污收费统计报表等。
(10)视频监控子系统
具有查询监控点实时监控视频，依据存储于企业端的一个月内的历史视频，并能自动存储报警时的视频，以供查阅。
4手机端APP软件
该软件包括如下功能：
(1)实时监控信息显示
依据选择的企业污染源点（或扫描二维码），显示当前污染源的实时监控信息，包括企业基本信息、联系人、监测数据、设备状态、运行状态。
(2)运维管理功能
运维方在运维完成时，使用APP软件运维管理功能，扫描设备的动态二维码，并登记确认相关运维功能内容，拍照上传运维相关证据至环保局动态运维管控子系统，登记运维记录，便于环保局管理。并具有历史运维记录的查询功能。
(3)排污收费管理
扫描企业端设备显示的动态二维码识别污染源编号，显示当前需付费的情况（根据环保局排污收费管理子系统核算的收费），关联企业付费方式，比如支付宝、银联、银行卡等；并具有查询历史记录，及当前费用使用情况等功能，方便地实现企业排污付费管理。
5数据安全传输网络
为了保证数据传输的安全性，以及设备网络安全性，避免第三方网络攻击，设备中毒等问题，将采用高安全性的政务网4G高速APN专用网络进行数据传输。
6实例应用
在江苏某地环保局应用了基于动态二维码的污染源运维及排污总量管理系统。该项目完成了30家企业污染源运维及排污总量控制设备，环保部门污染源运维及排污管理系统平台，手机端APP软件和数据安全传输网络建设，基本达到了项目预期目的。
6.1 VOC监测参数选择
(1)出口参数：温度、流量、气压、非甲烷总烃；
(2)治理设备参数：引风机状态及电流、治理设备电流及功率、喷淋塔电流及功率；
(3)视频监控：监控烟囱排放情况。
6.2烟气监测参数选择
(1)出口参数：温度、流量、气压、SO2、氮氧化物、氧含量；
(2)治理设备参数：引风机状态及电流、治理设备电流及功率、喷淋塔电流及功率；
(3)视频监控：监控烟囱排放情况。
6.3数据采集传输方式
数据采集使用信号隔离获取相关设备电控箱处的电源线电流、电压及开关状态数据，直接采用互感器、光电检测开关等传感器获取监测数据，经过程监控系统把采集的数据存储、显示、并发送给4G视频数据采集仪；数据传输采用 4G无线数据传输方式。
6.4应用效果分析
通过对企业监控，有效地实现了对企业污染治理设施运行运维及排污管理，提升了企业的自我监管能力，同时对企业的有机废气监测数据起到了有效的监督和验证作用，提升了环保工作的管理水平。
