ZG1Cr10Mo1NiWVNbN与碳钢焊接成型过程论文_李海涛,顾康,许德星

东方汽轮机有限公司 四川德阳 618000

摘要:ZG1Cr10Mo1NiWVNbN钢板和20G钢管焊接容易发生变形,焊接后的角度尺寸与设计值发生偏差。找到管板焊接变形机理,可以优化焊接工艺,有效的减小焊接变形对产品尺寸的影响,并为设计部门优化结构的提供参考。本文通过焊接数值模拟和实验,对目标钢板和钢管焊接采用两种不同的焊接顺序进行了模拟和实测。结果显示,焊接变形主要由两部分构成:一是焊缝横向收缩变形;二是焊缝纵向收缩变形。两种焊接顺序下焊接变形稍有差异。

关键词:ZG1Cr10Mo1NiWVNbN钢板;20G钢管;焊接顺序;焊接变形;数值模拟实验

汽轮机部分位置通常采用ZG1Cr10Mo1NiWVNbN钢板和20G钢管进行管板焊接[1]。对这种焊接方式容易产生的直径变形、半径变形、节圆收缩率和倾斜变形进行了全面分析,得到了一种减小了装焊过程中产生的焊接变形的方法[2]。以上研究都是针对P025项目中对焊接变形的影响的分析方法,利用焊接数值模拟,可以精确布置每个焊接口的位置、所有焊道采用完全相同的参数,排除了除焊接顺序以外所有的干扰因素。同时,在数值模型上可以方便准确的读取模拟结果[3]。

1 实验方法

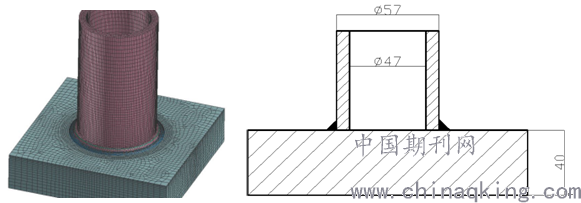

网格模型文件如图1所示, 由板子和圆管组成。具体尺寸如图1,其中D网格单元139,164个,单元节点160,943个。

图1 网络模型图及具体尺寸

由此设立了两个计算方案,方案1的焊接顺序与对接顺时针方向大致相同,以下简称顺向。方案2顺序与对接逆时针相同,以下简称逆向。焊接时内外侧同时按照箭头方向对称施焊,焊接参数见表1,线能量为2668J/mm左右。拘束状态为自由状态。

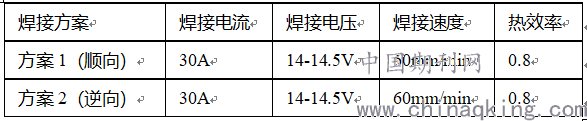

表1 模拟参数

2 结果及分析

2.1 时间节点有限元分析

两种方案的温度场组织场计算结果类似,选取方案1/2的温度场结果作为阐述即可。

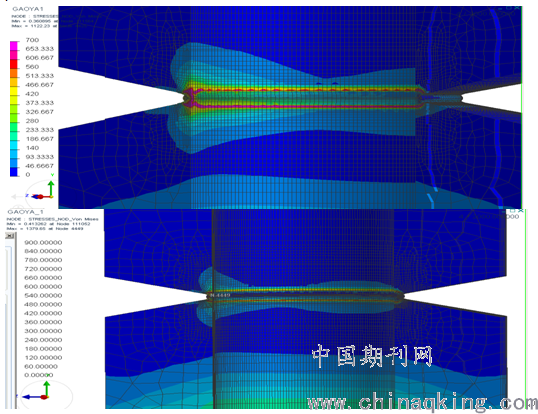

图2是t= 113s,第二道焊缝焊接过程中的温度场分布云图。此时热输入为线能量2820J/mm,稍大于实际焊接线能量2668 J/mm,熔宽7.98mm,熔深5.27mm,熔池长度12.95mm,

最高温度约700℃,方案2则为900℃的峰值。

2.2周向应力场结果及分析

无论是顺向焊接还是逆向焊接,由于结构和工艺的相似,其变形机理非常类似,选择顺向焊接进行阐述。由于是在自由状态下进行焊接,两端的叶片拘束状态与实际不吻合。从图3的周向平均应力云图可以看出,在钢管和板接触面,有焊缝的一面,都处于拉应力状态,另一面则是压应力。这是由于焊缝横向收缩引起的。

内外两侧的焊缝坡口和焊接工艺参数完全一样,但是焊缝厚度不一样,较厚的外侧出现的压应力较小;相反,较薄的内侧出现的压应力较大。压应力越大,焊缝受影响直径减小越大。这种采用完全相同的焊接工艺,使得焊缝内壁减小的量大于外壁直径较小的量,拉长了内外壁之间的距离,使内外侧焊缝被拉长,断裂可能性高。

2.3 模拟结果与实测值对比分析

由以上分析可知,焊接的变形主要有两部分组成。一部分是焊缝横向收缩导致内壁焊缝直径减小。另一部分是焊缝纵向收缩使焊缝节点距离增大,中部受压缩距离减小。

图2 t=113s时方案1和方案2的温度场分布云图

3 结论

(1)焊缝层的增大,主要原因是内外焊缝厚度不一致,较薄的焊缝径向收缩比较厚的外壁大而使焊接产生拉伸变形。同时也有附近焊缝的收缩产生变形的原因。逆向焊接变形小于顺向焊接。

(2)减小内外焊缝厚度差异,或者对内外冠采用不同的焊接参数,或者调整焊接方向进行分段设计,可以减小焊缝的应力变化,减少变形。
