关键词：双直线；感应电机；试验技术；分析
1导言
直线感应电机(以下也简称直线电机)的试验是研究直线电机的一个重要方法。通过试验不仅可以检验产品是否符合设计的技术要求,还可发现问题,促使我们进一步研究和掌握直线电机的内在规律,把理论研究和科学技术提高到新的水平。直线电机的试验项目中,有些与旋转电机类同,下面介绍的是结合直线电机特点所进行的一些试验,包括直线电机的推力测定、起动特性试验、不同气隙与电机特性的试验、双边型直线电机的接线方法以及温升试验。
2直线感应电机的推力测定
2.1试验所需设备
平面型直线电机有钢次级和复合次级两种,试验前应准备好所需的次级板。钢次级可采用槽钢,根据直线电机铁心叠厚的大小,选用合适的型号。铜钢复合次级,可在槽钢上覆盖一层紫铜板,紫铜板的厚度根据设计值而定,一般为2毫米,铜板与槽钢间用铆钉或螺钉连接牢。铝钢复合次级,可在槽钢上搜盖一层铝板。另外还需制作一辆试验小车,以便安装直线电机。小车的滚轮能减少电机在次级板上运动时的摩擦阻力,同时将保证直线电机初级与次级板间的气隙。
2.2试验说明
将电机安装于小车上,并调整初次级间的气隙,用塞尺检查气隙是否符合设计值,四周气隙是否均匀。在检查试验线路正确无误后,可合闸通电,先加上低电压,看直线电机的运动方向与测力计的受力方向是否一致,如不一致,应切断电源,调换电源相序。然后上升电压至额定值,同时记取测力计的指示读数。侧力计指示的推力值比直线电机实际产生的推力值要小。因为在此试验装置中,直线电机产生的推力被两部分力平衡,一是测力计的拉力；另一是小车的摩擦力。所以直线电机实际推力值应是上述两部分力之和。小车摩擦翔力的测试方法:在直线电机脱离电源的情况下,用测力计拉小车,当小车从静止开始运动的瞬间,测力计所示读数,便是小车的摩擦阻力。
3直线电机
直线电机按工作原理分,一般较常使用的种类包括直线直流电机、直线感应电机、直线同步电机以及直线步进电机。其中直线感应电机是由普通旋转感应电机演变而来的。把鼠笼式感应电机沿径向刨开并将它,则是由普通旋转感应电机直接演变而来的。定子演变而来的一边称为初级,转子演变而来的一边称为次级。当直线感应电机进人到一个新的磁场区域时,空气气隙磁场强度增加拉直;电机离开时,次级磁场会消失。电机进人和离开时次级磁场的变化会在次级区域里产生涡流，这个涡流会产生一个磁场去削弱本区域内气隙磁场的变化,这种效应称为动态边端效应。
4试验系统
为了便于说明互馈系统的具体调节过程,这里规定LIM一1为被试(牵引)电机,初级定子频率为札1,输出电磁推力eF1；LIM一2为陪试电机,初级定子频率为eF2,输出电磁推力为eF2；两台直线电机同轴相联速度为v,折算后电频率为几,能量互馈式双直线感应电机机构系统的原理图如图1所示。
.png)

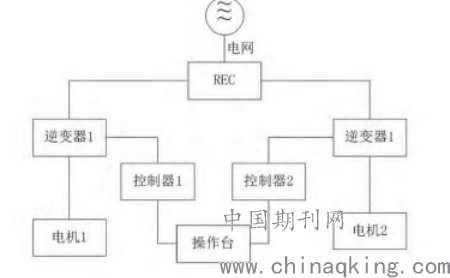

图1能量互馈式双直线感应电机机构系统的原理图
5直线感应电机的运行方式和温升测定
5.1简述
直线电机一般做成开启式,或在初级绕组外面绕有环氧树脂,不采取任何冷却措氮电机运行时,初级绕组的铜耗和铁心的铁耗都会引起电机各部分的沮度升高。为了保证电机的绝缘性能,对绝缘材料都规定有一定的工作温度。一般的直线电机采用E级绝缘,当环境温度为40℃时,E级绝缘的最高允许温升为75℃。短初级长次级直线电机运行时,次级板的工作部位不断变换,它的发热对初级影响很小。由于直线电机具有这一独特工作条件,因此月J值就无法参照一般异步电机,必须对它重新进行温升测定。目前,我国使用的直线电机,主要的运行方式是短时运行和断续运行。我国规定短时运行的标准时间有10、30、60及9/9分钟四钟。我国规定断续运行的标准持续率有15%、25%、40%和60%四种。下面介绍直线电机主要运行方式一一短时运行30分钟定额和断续运行40%定额的温升测定。
5.2测定温升的试验方法
测定直线电机温升的试验方法,有正式运行法(或称负载法)和静止法两种。正式运行法是把直线电机的初级安装在导轨上,按设计时的气隙大小,配上所要求的次级板,在初级绕组端施以额定电压,绕组中通以额定电流、让电机在导轨上不断往复运动,按要求的运行方式运行,进行温升试验.测定数据。静止法是把直线电机的初级静止安放,在绕组中通以设计的额定电流。进行温升试验,测定数据。经实践证明,我们对同一台直线电机,既用静止法又用正式运行法,以同样的运行方式,两者只相差0.8℃。这说明直线电机的温升试验,只要用静止法来代替正式运行法,而不必作修正。但对于缓慢移动的直线电机、圆盘型直线电机.必须用正式运行法进行测量。
6结论
通过对上述的内容进行分析研究之后可以得出，总而言之，节能环保是经济发展的方向本文设计的能量互馈是双直线感应电机试验系统，双直线感应电机分别工作在发电和电动状态，可以实现对电机负载特性的测试，同时电动机旋转产生的机械能通过发电机反馈到电网，实现了能量的循环利用
