绍兴文理学院土木工程学院 浙江绍兴 312000
摘要：本研究从平面和立面角度分析了具体方案，文中作者提及到了手绘感受，相关专业可以此为基础进行更进一步的分析。
关键词：平面；立面；感受；收获
1.0 引言
手绘是设计师必备的基本素质，但绘画教学一直滞后于绘画的发展，甚至滞后于手绘的表现目标。在现代室内设计中，设计师将设计理论与多元创意相结合，寻求设计方案的最优化，展示设计理念与施工工艺。它需要计算机虚拟仿真三维效果图和手绘效果图作为解释和交流的技术手段。设计了计算机虚拟仿真三维效果图，以逼真的三维图像再现设计表达。手绘效果图具有快速的空间表现力，是设计师设计灵感表达和记录业主需求的必要手法。 本文以森林住宅方案分析为例，体现了设计师的综合素质和技巧，展示了设计对象的结构合理性、设计完整性和艺术欣赏性，旨在进一步分析和探讨标记手绘技术在室内效果绘画中的多方面应用。
2.平面分析
1.1功能分区
建筑师根据业主要求和对问题的理解与处理，提出了最终方案——一套拥有灵活流畅、集约有趣的建筑平面与巧妙合理的建筑剖面的“森林住宅”。
在功能布置上，圆形空间为工作室/展示厅，是建筑的核心部分。环形空间为生活起居空间，根据环形的宽窄变化布置了相应的起居功能（客厅、餐厅、厨房、卧室等），或者说根据不同的起居功能形成的环形空间的宽窄变化。环形空间局部有二层，单独布置了两个卧室，与一层空间的暧昧性格截然不同，明确并有很强的独立性。矩形（楔形）空间为生活辅助空间，分别是建筑主入口、洗手间、储藏间、采光庭院、浴室和露台。它们根据环形空间的功能安插在不同的位置和高度，对环形空间的功能作合理补充。辅助空间插在环形外围，使建筑具有了很好的逻辑性，三部分体量功能明确且层次分明，而且，此处理手法最大可能地保证了圆形空间的整体性与环形空间的连续性。
2.2私密性分析
一、二层空间的私密性区分度较高，而首层空间内各区域的私密性区分度较弱。圆形空间为工作室/ 展示厅，虽然在空间上被环形完整包裹，但在功能上有很强的开放性，圆形空间为顶部采光，形成了类似庭院的效果，呼应了功能上的开放性。环形空间不管在空间上、功能上、交通上还是在私密性上，都是一种暧昧的区域，只能勉强区分为半开放空间和半私密空间，而且根据不同的活动区分度会有所转化。二层空间都较为私密，只有一个小型观展台可以被区分为半私密空间。从功能上看小观展台具有开放性，但活动路线是私密的，从房间中通出，只属于卧室主人的使用范畴。这些开放性、半开放性、半私密性、私密性的区分都较差强人意，那是一个混沌交错的整体，只是作为一个分析作品的过程，为了寻找它们之间的对比度而生硬分开。
2.3交通流线分析
建筑入口有一个相对独立的矩形空间，使人的进入具有了过渡，入门后居住者可直接进入圆形展示厅，再从展示厅的门洞进入到环形空间或从楼梯直接上二层；也可以先进入环形空间，由环形空间步入圆形空间，或者由环形空间进入矩形（楔形）空间，或者直接上二层卧室。若仔细揣摩，环形空间与矩形（楔形）空间一起都可以形成一串贯穿每个体块的连续不断的路线。在此，环形空间具有了很强的交通空间的性格。
在整个交通空间中，最为特别的是二层空间往圆形空间里出挑的观展台，它只能通过卧室到达，具有很明确的主人使用标签。恰恰也是这个挑台的设置，使得二层的空间流线统一于圆形空间中，具有了一定的整体感。
2.4采光分析
艺术工作室 / 展示厅这种特殊功能的大厅需要很好的采光，此建筑采光的最大特点为圆形空间的顶部采光，展示厅犹如一个建筑中庭，使被圆环紧裹的圆形空间具有了很强的开放性，符合了它的空间性格。最重要的一点是，展览室不能采用直接照射的太阳光，建筑师巧妙借用基地上的坡度来解决这个问题。基地上的斜坡朝南，屋顶的斜坡朝北，从剖面上形成了以水平线为对称轴的两个1:7.7 的坡。展示厅的屋顶整个就成了一面朝北的天窗，并通过一定的构造处理，最后投射进展示厅的光线明亮柔和，满足了艺术工作室和展示厅的功能需求。
圆形空间的屋顶采光是整栋建筑最主要的采光，环形空间借助内圆界面上的开洞也获得了一定程度的采光。这样来看，内圆界面上的小尺寸开洞都变得合理而巧妙，尤其位于高处的窗。外圆界面的开洞为建筑提供了次要采光，使环形空间的光线变得柔和，缓和了圆形空间对环形空间的压迫感。同时，外圆界面上的洞口也给建筑提供了通风与景观。二层空间的采光主要由外圆界面上的开洞提供，卧室墙上的圆形开洞也提供了一点采光，但它主要为上下空间的交流而存在。
3.立面分析
.png)

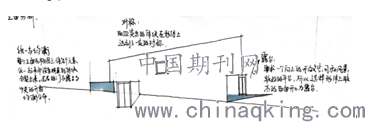

北立面
统一与均衡：整个立面在构图上将各个元素统一起来而没有明显的体块分裂出来。左右的门与露台与中央的开窗均衡分布。
对称：两边突出的体块在形体上达到了一定的对称。
右边的露台：要求一个向上的开敞空间和风景，较好的平台，所以选择形体上较为高的西面开口为露台。
4.解析建筑后的感悟
解析建筑像一个拆散积木并重新搭建的建筑生成游戏，可以从假想自己是建筑师入手，并根据种种对建筑师意图的猜想，去设想整个建筑的生成过程，通过这种游戏般的分析似乎能臆测出建筑手法的种种合理性以及发现自己的想法（建筑师根据基地与对连续空间的追求而选择了圆形建筑体量，根据不同功能确定大小圆及其圆心的关系等等），并中中发现了许多趣味。
当种种推断不断在脑中盘旋，其中不仅仅是对建筑师设计意图的臆测也有自己的思考、自己的建议的出现，这将会是一个学习的过程。
5.手绘收获
第一次尝试手绘森林住宅一些平面图、立面图、分析图、效果图的绘制。其中，对我最大的挑战就是手画椭圆和圆。一开始，我在白纸上不断地练习圆的绘画，发现很难将圆闭合到一处或者是画得不似圆形。后来，尝试先定点后划线，然后尝试边旋转纸张边画更容易些。
其次，对我的挑战就是首次使用马克笔填色，有些不敢下手。以前，都采用了水溶性彩铅填色，但发现，一旦加水后纸张就容易皱，不是很美观，就想学会马克笔的填色。马克笔的填色一开始不太敢下手，先在废纸上提前试好色，在脑中提前想好马克笔等会画得轨迹才会落笔，画得久了，这些顾虑渐渐消失。
这次使用马克笔绘图，也得到了一个小小的惊喜。发现了马克笔和硫酸纸的结合会使马克笔的颜料在硫酸纸上流动融合.
作者简介：黄 妍（2000- ），浙江绍兴人，建筑学专业，本科生，E-mail：1411638904@qq.com][1] 王鹏[2]
论文作者:黄妍,王鹏
论文发表刊物:《防护工程》2019年20期
论文发表时间:2020/3/9
