烟道质量控制与应用实践论文_郭桢鸿

中建二局第二建筑工程有限公司 广东深圳 518000

摘要:烟道是现代化建筑工程必然存在的一项内容,主要起到排烟的作用。烟道是一项复杂的建设系统,一定要采取有效的措施,加强其质量控制。本文就针对烟道质量控制以及应用实践的相关内容,展开了分析和阐述,其目的就是保证烟道质量达到标准,这对建筑工程建设质量的提升,也是有利的。

关键词:烟道;质量控制;建筑工程;

建筑工程的发展和改变,烟道也产生了一定的改变,其发展经历可以分为:单烟道式、主次烟道式、变压式、止逆阀式等方面。同时,由于烟道类型的不同,建设方式和环节也是不同,并且在建设的过程中,经常会受到一些因素的影响,导致其质量无法得到有效的保证。因此,为了保证烟道的质量,需要采取有效质量控制措施,并且加强其应用实践力度,将烟道质量达到相关标准,间接提升了建筑工程的施工质量。

1、烟道分析

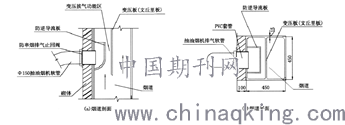

烟道主要是由水泥砂浆烟道、防串烟排气止回阀、防逆导流板、变压板、负压防倒灌风帽等方面组成的。一般情况下,烟道可以承受1h的耐火极限,并且排气阀门是有一定的防火能力。同时,利用防串烟排气止回阀、防逆导流板等,避免烟道内部产生异味,或者有害烟气的流出,提升了烟道的使用性能,满载建筑工程以及人们使用的需求和要求,图1为烟道结构示意图。

图1为:烟道结构示意图

2、工程案例

本文以博林君瑞花园项目工程为例,详细的内容如下。

2.1该工程位于的深圳市宝安区沙井中心路与公园南路交汇处,项目总用地面积45171.6㎡,建设用地面积39980.7㎡,总建筑面积192599.49㎡,其中地下室建筑面积68716.27㎡,地上建筑面积123883.22㎡。同时,该工程是基于车库、配套的服务、幼儿园为一体的综合性消小区。

2.2该工程为了保证烟道成品的质量,该工程在烟道安装的时候,将其分为外烟道安装和内烟道安装,并且根据相应的施工方案,对烟道洞口的尺寸设置为:500×500、500×480、550×550,将成品烟道的尺寸统一设定为:450×450。同时,工程中1#楼安装3至34层,3层不开洞;其余2#、3#、4#、5A#、5B#楼安装2至33层,2层不开洞。另外,采取相应的措施,避免烟道表面产生裂缝、下沉、渗水等的质量问题的产生。

3、烟道主要施工技术

要想保证烟道施工的质量,明确其施工技术是非常必要的。因此,在下面的内容中,对烟道施工中一些主要的技术内容,展开了分析和阐述。

3.1施工流程

烟道施工具有一定的复杂性,并且所涉及到施工环节也相对较多,例如:烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→监理验收→C20砼填实预留孔→满挂钢丝网→抹灰→养护等方面。明确各个施工流程以后,才能保证烟道施工的准确性,避免出现施工质量问题。

3.2施工要点

3.2.1在施工之前需要利用施工线进行校正,并且判断预留孔是否处于正确的位置。但是,一定要主要洞口大小的留设,满足工程建设的需求,并且一旦预留孔发生偏移,将洞口剔凿至满足烟道安装标准为止。

3.2.2针对首层安装的时候,需要利用水泥进行找平。但是,在找平的时候,一定要控制水泥的配比参数,上述工程为了满足工程建设的需求,将其参数设置为1:3.

3.2.3在烟道施工的过程中,需要逐层由下而上的顺利展开施工,这样做出主要是保证施工环节可以有序的展开。

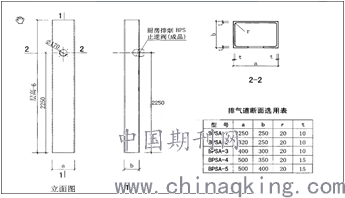

3.2.4图1为烟道进气口高度示意图,并且需要对后期的美观性注重重点考虑的对象,保证良好的视觉效果。同时,在上述工程中,为了实现这一目的,需要将孔洞,距离地面的高度设置为:2250mm,并且根据工程施工的实际情况,将其改为:2650mm。

图1为:烟道进气口高度示意图,

3.2.5烟道在楼层处连接施工的过程中,需要采用2根是是螺纹钢作为支撑,但是需要根据工程的情况设置其直径,上述工程将其直径设置为10。同时,在施工的过程中,需要在上层排气道下口距排气道外壁20~30处加工凹口,使上下排气道接口紧密吻合。另外,需要在接缝处满足涂抹防水油膏,并且在接口处外部粘贴200宽抗裂网格布,C20细石混凝土浇实,这样主要是保证烟道施工的稳定性和坚固性。

4、烟道施工质量控制

采取有效的施工控制措施,是保证烟道施工质量的基础。因此,本段内容针对烟道施工质量,提出了一些烟道施工质量控制措施,实现预期的施工标准。下面就对烟道控制控制的相关内容,进行了明确和阐述。

4.1基础检验

4.1.1需要从众多烟道成品中,随机挑选一组进行外观和钻孔等方面的检查,并且每件样品应在相邻两面中心轴线各钻3孔检测壁厚,这样可以烟道质量的提升,给予了基础性的保证。

4.1.2在烟道质量控制的时候,一定要注意其外观质量,检查外观是否较为平整,不能存在凹凸不平、裂缝,每侧壁面麻面、蜂窝的现象,即使有也不能超过两处,并且其面积不能>0.005㎡。另外,烟道端面一定要平整,不能出现飞边的现象,并且与烟道外部处于垂直的状态。

4.1.3可以利用油标尺卡对烟道的厚度进行检查,并且其中一个参数进行分析,判断参数值是否处于相关标准。另外,在质量控制的时候,一定要明确烟道的各项参数,一次满足工程建设的需求,例如:排气管道成品的厚度一定不能>13mm。

4.2现场质量检验

在基础检验完成以后,就可以进入施工现场。但是,烟道垂直的承载力、抗柔性冲击、耐火极限等方面,一定要根据相关标标准,以及工程要求展开施工。同时,在烟道施工的时候,一定要检查相应的配件和辅助设备,并且展现技术交底,尤其是隐蔽施工项目,以此避免施工质量问题的产生。另外,需要对施工阶段产生的影响,以及各项数据参数进行详细的记录,这样可以为烟道后期使用维护的展开,提供了有利的参数支持。

4.3施工质量检验

在烟道口四周口对称以后,需要进行两次的浇筑工作,并且一定要保证排水通气管道元烟道不能连接。同时,若是烟道处于两节的话,需要利用钢丝网进行连接,并且需要在连接的位置进行处理,避免出现裂缝的现象,也保证烟道的稳固性。另外,在烟道就为以后,需要对其垂直度进行调整,并且利用相应的施工材料就那些楼板和烟道之间的填充,避免出现裂缝施工质量问题;在烟道伸出屋面以后,需要对外部进行处理,主要是利用灰砂砖,这样可以增加烟道的耐久性,提升其使用寿命和性能。

4.5后期管理

4.5.1需要在使用说明书上注明,烟道不能移动的,并且排气阀门的方向和高度也是不能随意改变的。同时,在烟道使用的过程中,不能随意开孔,不能随意改动,避免烟道在后期使用的过程中,产生任何意问题。

4.5.2烟道需要定期进行清理,避免烟道内部存在大量的油垢,影响了烟道的使用性能。同时,需要对烟道进行定期的保护处理,避免烟道发生损坏。另外,可以利用目测的方式,直观的分析出烟道系统的的使用情况,避免出现使用故障。

结束语:

综上所述,本文对从简要分析了烟道的相关内容,并且从不同方面和角度,阐述了烟道质量控制与应用的相关内容,其目的就是保证烟道的质量,这样对建筑工程施工质量的提升,也是非常有利的。

参考文献:

[1]李彦强,陈宇,张林.组合变压式耐火排烟道在高层住宅建筑中的施工及应用[J].工程技术:文摘版:00080-00080.

[2]宋振宇,黄柏权,赵则冶.超高层住宅烟道质量控制与应用实践[J].工程质量,2010,28(8):40-43.

[3]范存乐,项广文脚手架管调整固定焦炉烟道弯管施工新方法[J].城市建设理论研究:电子版,2014(36).

[4]范兴华.360m~2烧结工程大烟道的制作安装工艺的探讨[J].四川建筑,2017(6):178-179.

[5]阙坤生.高层多跨钢烟道支架设计中应注意的几个问题[J].山西建筑,2015(2):36-37.

论文作者:郭桢鸿

论文发表刊物:《基层建设》2018年第31期

论文发表时间:2018/12/17
