关键词：水套加热炉；盘管；过滤沉砂装置；应用
引言
水套加热炉是以水作为传热介质的间接加热设备，天然气在火管燃烧，产生的热量传递给水套炉中的水，通过热交换的原理，对油盘管的原油进行加热，使原油获得热能，达到工艺要求的温度。如果盘管经常堵塞、刺漏，会造成环境污染；增加工人的劳动强度；温度烧不起来，影响整个系统的原油脱水。
1.目前的现状
据统计，尕斯第三采油作业区2018年一年内因水套炉盘管堵塞、刺漏，造成全区每台炉子疏通或者刺漏更换盘至少4-5次，平均每2-3个月每台炉子就要更换或疏通一次。盘管堵塞、泄露如此频繁，对作业区的成本也带来了很大的压力。
1.1造成盘管频繁堵塞、泄露的主要原因
（1）油井上作业时，作业队后期作业怕井喷造成环境污染，一般作业队对油井进行洗井返派或打循环替油。由于作业队临时调用的罐车，罐车也不定点，车里也比较脏，罐车内残留的一些垃圾、脏东西就随着洗井一起进入流程，造成盘管被堵。
（2）大量新井投产，管线里面进去的石子，沙子，棉纱都随着油井的生产而进入流程，造成盘管被堵。
（3）正常生产的油井，有些井由于偏磨、腐蚀等造成井下的扶正器磨损严重，而这些磨损的胶皮跟随油井的生产进入流程，造成盘管被堵。
（4）由于某些套管错断或套管损坏的油井，在套管生产进入流程的过程中，由于大量的泥沙、石子等杂质进入水套炉中，造成水套炉封头憋压、盘管泄漏。
1.2水套炉盘管堵塞、刺漏产生的后果
（1）炉子盘管堵塞，炉子封头憋压，进口压力升高，盘管承压过大，容易发生刺漏，造成环境污染；随之单井回压升高，产量下降。（2）水套炉盘管堵塞，炉子封头处的隔板由于憋压而被刺裂，造成盘管进出、口窜，水套炉起不到加热的作用，温度烧不起来，影响整个系统的温度，导致脱水不好。
2.创新的结构、原理
2.1过滤器创新原理
此过滤器高130cm，直径为￠60cm。内部结构有双层滤网，当油气混合物进入过滤器时，一级滤网为圆盘形，圆盘直径为￠60cm, 一半为实心，一半空心,空心上的孔直径为￠25cm，当油气混合物过滤器，通过圆盘上的直径为￠25圆孔进行一级过滤后，气混合物进入了过滤器下部，在通过竖隔板,竖隔板高80cm,宽60cm, 竖隔板孔为直径为￠20孔进行二级过滤，通过两次过滤将泥沙、杂质沉淀在过滤器底部，过滤器底部留有20毫米高度，便于排沙，过滤好的液体通过过滤器出口进入水套炉进口。
2.2过滤器创新结构

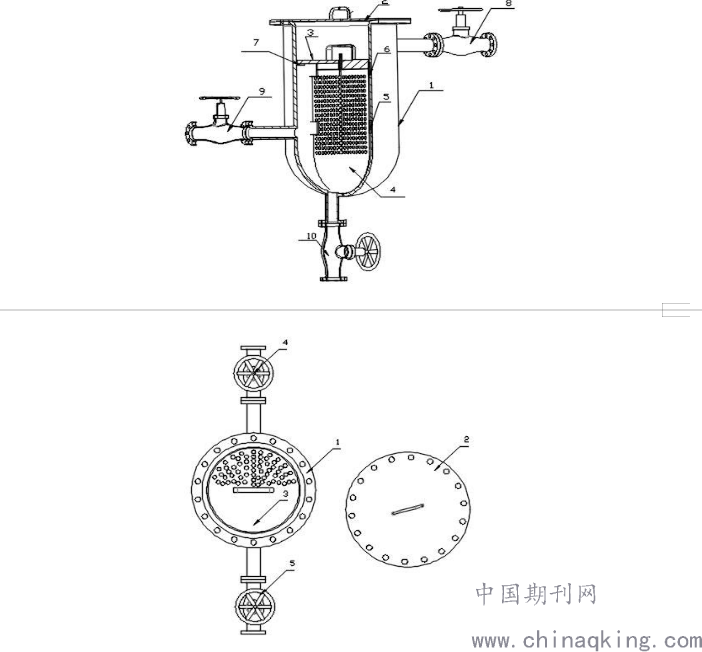

此过滤器创新结构如图所示：
.png)
3.结论
尕斯第三采油作业区计注七站，自从在水套炉前端加装了过滤沉砂装置后，效果显著，原本每2-3个月要疏通或更换一次的盘管，如今已经半年没有发生过一次疏通或更换盘管的现象了。在此同时，我们也及时对过滤沉砂装置进行定期的清理，每一个月清理一次。假如，在盘管质量保证的前提下，预测1-2年内，无需因盘管堵塞而更换盘管。
通过此装置的应用，延长了盘管的使用寿命，节约作业区的成本，避免了环境的污染，减少了工人的劳动强度，同时整个生产系统原油的温度平稳，达到了工艺要求的温度，单井回压不再受温度影响而升高，系统生产平稳。
参考文献：
[1]高楠星.油气田生产水套加热炉现存问题及解决方案[J].中国化工贸易，2014,32.
[2]吴峰,张磊,杨建军.油田专用设备水套加热炉的管理[J].云南化工，2018,05.
[3]吴新民,解红珍，龚兵,王新强,周凯.天然气加热炉腐蚀及结垢原因分析[J].化学工程师，2009,09.
