浅谈一种新型合成树脂瓦坡屋面应用前景论文_常秀丽

山东聊建集团有限公司 山东聊城 252000

摘要:随着社会的进步,物质文明的高速发展,人们对建筑物不仅仅局限于满足居住功能,更追求其外形、造型的搭配及鲜明的视觉享受。古典式的坡屋面在工程中得到了越来越广泛的应用。但是目前常用的水泥瓦片缺乏足够的耐候性能,常出现断裂、剥落等质量问题,以及带来的防水问题,成为困扰用户的重大难题。合成树脂瓦由于具有单张面积大,重量轻、强度大、防水防潮、防腐阻燃、隔音隔热等多种优良特性,作为新产品,在越来越多的屋面工程中采用。我公司根据多年的施工经验,通过技术研发,采用合成树脂瓦、挤塑板,应用在混凝土坡屋面上,形成一种新型坡屋面系统。采用合成树脂瓦施工的坡屋面拼接紧凑,搭接严密,屋脊、檐沟顺直,屋面防水效果好,成型后观感质量很好。

关键词:合成树脂瓦;施工要点;优良特性

适用范围:适用混凝土结构、钢结构、木结构、砖木混合结构等各种结构新建坡屋面、老建筑平改坡工程。

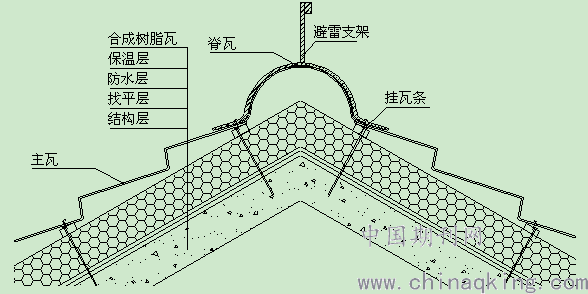

1 构造做法

2 施工要点

2.1 结构层严格按照施工图纸进行施工,在脊线两侧、坡面等规定位置预留螺栓锚固件。螺栓锚固件,直径8mm,长度为240mm锚固深度大于80mm。螺栓锚固件应根据合成树脂瓦尺寸确定间距,以本工程合成树脂瓦为例,1.08米宽,6个波峰,波节250mm,最上面一排位置距屋脊线180mm,最下面一排位置距檐口50~70mm,中间锚固件上下间距最大为1000mm(4个波节),左右间距为900mm(5个波峰);斜脊(天沟)线两侧各110mm预留,间距1000mm。施工螺栓锚固件时,应挂线施工,以防偏移,并确保锚固件与屋面垂直。

2.2在结构层上抄平,挂线进行找平层的施工,保证坡面平整度、规整度、坡度一致、脊线(沟线)顺直。

2.3该新型屋面系统的防水层采用坡屋面专用高分子复合自粘卷材,具有可穿透性、自愈合、耐老化的性能,且无需保护层。其施工技术参数:搭接宽度80mm,上翻高度250mm,屋脊、天沟处附加层宽度500mm。螺栓锚固件处,采用止水环并涂刷“冷涂非固化橡胶沥青防水涂料”的防水处理方法。

此时应检查螺栓锚固件的位置正确性,对位置不正确的,应割除,保留20mm,并在其旁边植筋,植入深度应至少60mm,外露长度160mm。植筋施工与防水层施工至少间隔24小时。

2.4保温层采用100mm厚挤塑板,该挤塑板外侧满刷防火材料(在工厂内加工完成)。保温板铺贴时,直接让螺栓锚固件穿透,上下保温板应错缝。

2.5首先在螺栓锚固件处拉线,调整锚固件的偏移,确保锚固件在同一直线上,且上下线应与坡度平行,左右线应水平,线线间距符合要求;然后根据螺栓杆位置在方钢管上加工螺栓眼;最后统一固定挂瓦条(方钢管4*2)。在锚固件处涂刷两遍防锈漆。

2.6主瓦安装应按照以下要点进行施工:

①两坡屋面主瓦安装时,一侧波峰中心与CC1(CC2)或DD1(DD2)线重合,主瓦上、下部都应与CD、AB线平行,并从一侧(CC1或DD1线)开始安装,相邻搭接一个瓦波。

②第一张瓦的安装最为重要,一定要保证瓦底边与CC1(CC2)或DD1(DD2)线垂直不得倾斜,位置摆正后,在最下端处将瓦固定。

③安装过程中要随时检查瓦底边与施工线的垂直,确认无误后再将固定件安装齐全。

④纵向安装要搭接瓦的一个节长。

⑤两坡屋面主瓦安装应两侧同步进行,以确保正脊瓦安装的波峰吻合。

⑥主瓦安装选用专用固定件。每片主瓦有六个波峰,固定方式见图四。间距最大不得超过54cm。

⑦固定瓦时电钻要与瓦面垂直,紧固瓦时钉的松紧要适中,完毕后再安装防水帽。

⑧主瓦安装前,在挂瓦条主瓦固定点位置安放垫块支架。

⑨四坡屋面安装时先安主瓦(方法同两坡屋)。主瓦安装完毕后再安装两侧三角形屋面,由中心线CC3、DD3为基准两边均分安装,再沿斜线切割,以便于斜脊瓦的安装。

2.7正脊瓦安装在屋脊CD线上,安装时要从主瓦区一侧开始,第一张正脊瓦搭接处要避免与主瓦搭接处重叠,两张正脊瓦之间搭接一个波形。斜脊瓦安装在多坡屋面三角形斜边上,安装时要上下对齐固定在主瓦檩条上,两节斜脊瓦之间搭接50mm。副脊与主瓦相交,脊瓦深入主瓦下,交界处用密封胶密封。

2.8三通脊瓦安装在三面相交顶点,正、斜脊瓦安装完毕后安装三通脊瓦,三通脊瓦安装在正脊瓦与斜脊瓦的上方。

2.9正脊、斜脊采用专用避雷支架(一),与脊瓦同时固定,间距为900mm,转角处不超过500mm;外檐处采用专用避雷支架(二),与主瓦同时固定,间距为900mm,转角处不超过500mm。

2.10细部处理

屋面避雷引上线、出气孔等处,里面四周满打发泡,使用密封胶进行密封。

2.11细部节点做法

① 屋面天沟采用专用型板产品,根据现场结构配套定制,在主瓦安装前先将天沟型板(一)固定在挂瓦条上。两侧主瓦上方安装天沟型板(二)。

图三:檐沟做法示意图

3 主要优点:

3.1 超强的耐候性  合成树脂瓦一般产用优良的高耐候性工程树脂,如ASA,PPMA,pmma等,这些材料都是高耐候的材料,使之在自然环境中具有超乎寻常的耐候性,它既是长期暴露于紫外线、湿气、热、寒和冲击下,仍然能保持颜色和物理性能的稳定性。

3.2 优异的耐腐蚀性能

高耐候性树脂和主体树脂具有非常好的耐腐蚀性能,不会被雨雪侵蚀导致性能下降,可长期地狱酸、碱、盐等多种化学物质的腐蚀,因此非常适用于盐雾腐蚀性强的沿海地区以及空气污染严重地区

3.3 卓越的抗荷载性能

合成树脂瓦具有很好的抗荷载性能。

3.4 抗冲击耐低温效果好

合成树脂瓦具有良好的抗冲击低温能力,1公斤重钢锤1.5米高自由落在瓦面不产生裂纹,经过10个冻融循环,产品无空鼓、起泡、剥离、裂纹现象。

3.5 自清洁

合成树脂瓦表面致密光滑,不易吸附灰尘,具有“荷叶效应”。雨水冲刷洁净如新,不会出现积垢后被雨水冲刷的斑斑驳驳的现象。

3.6 安装方便

一般此种产品都具有以下特点:

瓦单张面积大,铺装效率高

质量轻,容易吊卸

配套产品齐全

工具、工序简单

3.7 绿色环保

合成树脂瓦通过中国环境标志产品认证,当产品使用寿命终结可完全回收再利用。

3.8 防火等级达到B1

符合国家屋面材料防火要求,达到难燃级标准,有效延缓火势蔓延。

结束语:使用该屋面系统,工程实体质量和观感效果良好,屋面瓦牢固,无防水渗漏,经济效益和社会效益显著,受到社会各界的一致好评。

论文作者:常秀丽

论文发表刊物:《建筑学研究前沿》2019年20期

论文发表时间:2020/1/9
