摘要：为了节约用地，高层建筑在城市建设中越来越普遍，悬挑脚手架作为安全防护措施和操作平台被广泛使用。传统的悬挑工字钢固定段长度不应小于悬挑段长度的1.25倍，对型钢需求量较大，且存在后期补洞问题而导致外墙渗漏水问题多发。上拉式悬挑工字钢能很好地避免这些问题，本文主要是对两种悬挑形式进行对比分析。
关键词：经济；效益；悬挑；对比

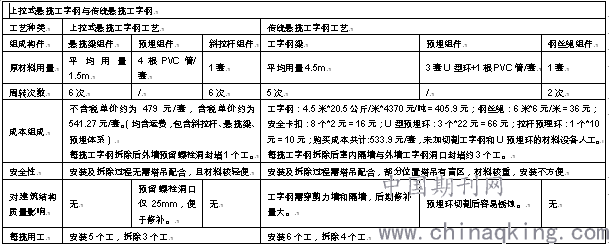

一、上拉式悬挑工字钢与传统悬挑工字钢对比分析总表：
.png)
二、上拉式悬挑工字钢优点：
1、工字钢使用量较传统工字钢大大节省了钢材；
2、短肢工字钢周转方便；
3、建筑物内部无穿墙洞口，仅外墙有25mm预留洞口，封堵方便，大大减小渗水隐患，节约后期修补费用；
三、上拉式悬挑工字钢与传统悬挑工字钢实体应用对比：
1、传统工字钢需穿入室内，影响室内正常施工或清理垃圾，工字钢穿墙体，后期修补量大，渗水隐患较大。上拉式悬挑工字钢不需穿墙安装，根本不会损坏混凝土墙、梁、板等结构，能有效保证主体结构的施工质量。
.png)
传统式悬挑工字钢（成都保三项目） 上拉式悬挑工字钢（昭通靖安项目）
2、上拉式悬挑工字钢无需穿入室内，不影响室内正常施工，施工现场简洁美观。
3、上拉式悬挑工字钢钢材的使用量少、在安装和拆除时不用塔吊配合、轻量化操作、方便快捷、节约人工。
4、传统工字钢拆除时会产生现场切割工字钢和踢打混凝土，不但浪费材料且耗时耗工。
.png)
传统式悬挑工字钢 上拉式悬挑工字钢
5、传统式悬挑工字钢必须穿过建筑物的外墙，对部分结构钢筋造成损伤，且当外架拆除工字钢退出后，给建筑结构留下太多破坏性的洞口，后期需大量人工进行修复工作，不但耽误工期，且容易引起外墙渗水漏水。
四、上拉式悬挑工字钢施工操作要点
1、构件定型化制作
（1）根据设计图纸和施工现场实际情况，制作型钢平面布置图，对钢构件连接节点深化设计，确定构件尺寸。
（2）按照深化设计图纸，在加工厂进行定型化制作，并对型钢制作过程严格把关，进场时对材料进行质量检查验收，以确保满足钢构件的质量和精度要求。
其中特殊尺寸型钢支座定型化制作时，固定立杆的钢筋暂不焊接，现场根据实际情况进行焊接。
2、型钢对拉螺栓套管（连接钢板）预埋
在悬挑层楼面边梁或剪力墙结构混凝土浇筑前，对照型钢布置图，复核穿墙螺栓位置。PVC套管预埋时，使用套管固定工具，保证预埋套管的精度。
3、悬挑层结构混凝土浇筑
螺栓套管预埋安装完成，检查复核安装位置，偏差控制在允许范围内。
4、型钢支座安装
型钢支座安装前，在下部脚手架处临时架设顶托。型钢支座在拉杆安装前，其一端搁置在临时顶托上，另一端与墙（梁）连接，连接时采用一种梁（墙）水平套管固定装置。
型钢支座挑出端焊接约10cm的钢筋，以便固定脚手架立杆。悬挑层结构混凝土达到计算要求强度且不小于C20时，方可进行型钢挑梁安装。
转角部位，增设连系梁，确保不利转角部位的安全。转角部位型钢支座进场时暂不与预埋钢板焊接，待悬挑层混凝土浇筑完成后根据现场实际情况调整好角度以后进行焊接。
5、拉杆拉结螺栓套筒预埋
在悬挑层上层结构混凝土浇筑前，预埋穿墙螺栓PVC管，方法与预埋连接型钢的穿墙螺栓PVC管方法相同，要保证其预埋的位置准确。
6、拉杆安装
悬挑层上层结构混凝土施工完成后，开始进行拉杆的安装。
安装拉杆时，先将两头的拉杆通过套筒组件连接好，调整到合适的长度。然后，分别紧固上节拉杆、下节拉杆，并旋转至预紧状态，此时各拉杆预紧拉力要保持一致。
最后将销栓穿过型钢支座耳板的预留孔洞，并在销栓穿出钢板端使用开口销，防止销栓横向移动，使下节拉杆与型钢支座连接紧固。
由于拉杆拉结点在型钢侧边，拉杆拉力对型钢产生扭矩，所以在实际操作时，相邻型钢拉杆不得位于型钢的同一侧。拉杆安装完成后，拆除临时顶托。
论文作者:陈鸿锦,孙少秋,夏冰冰,张新超,蔡勋
论文发表刊物:《基层建设》2019年第30期
论文发表时间:2020/3/16
