指针式功率表工作位置改变对检定结果影响的分析论文_刘清卫,贾永国,张黎辉,张璐,高维

陕西省计量科学研究院 陕西西安 710065

摘要:指针式功率表的测量是由测量线路和测量机构两部分组成的,当被测量通过测量线路变成测量机构所能接受的量时,该电量驱动测量机构运动,仪表指针指示在表盘的刻度上从而指示出被测量的实际大小,通过改变仪表的工作位置来说明其对检定结果的影响。

关键词:指针式功率表;工作位置改变;检定结果影响

1.引言

当被检指针式功率表工作位置向前、向后、向左、向右四个方向各倾斜5O时,相对于规定工作位置下检定结果示值的改变量γ前、γ后、γ左、γ右;其误差改变量不应超过最大允许误差的50%(以0.5级指针式功率表为例,不应超过最大允许误差的50%)应小于等于0.25%。本文通过介绍被测指针式功率表工作位置改变的检定,说明其工作位置改变对检定结果的影响。

2.被检表和标准器

以哈尔滨电表仪器厂生产的准确度等级为0.5级型号为D51的指针式功率表作为实验被检表;以0.01级型号为9080A的交直流标准表作为标准器。

3.检定方法

用直接比较法,按照以下步骤进行检定。

3.1将仪表置于规定的位置,调节零位,通电并调节电源使指示器指示在测量上限的分度线上(75刻度线),轻敲,记录它的实际值Xi0。

3.2仪表向前、后、左、右倾斜5o,每次都调节零位,通电并调节电源使指示器分别指在测量上限的分度线上(150刻度线),轻敲,记录实际值Xij。

4.规定工作位置下检定

4.1由位置改变引起的改变量的计算公式:γ位= |(Xi0-Xij)/XN|×100%,式中:i—测量上限;j—前、后、左、右四个方向,XN—引用值。

4.2将被检表置于规定的工作位置和检定环境中,用直接比较法对被检表进行检定。为了直观显示上限值,选用150V/5A作为检定档位,检定结果Xi0=752.45W,XN=750W

5.工作位置改变的检定。

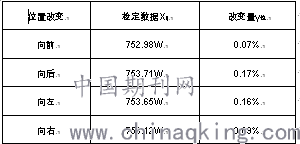

将被检表工作位置依次向前、向后、向左、向右四个方向各倾斜5O。分别记录检定数据Xij。并计算各次工作位置改变引起的改变量γ位。表1

6.工作位置改变对检定结果的影响。

通过对0.5级指针式功率表的检定和工作位置改变的检定。工作位置改变引起的最大改变量为0.17%,对检定结果有一定的影响,符合规程规定的工作位置改变对检定结果影响的要求。

7.结束语

本文对指针式功率表工作位置向前、向后、向左、向右四个方向各倾斜5O时的检定,由位置改变引起的最大改变量为0.17%<0.25%。通过实验说明工作位置改变对检定结果有一定的影响但符合检定规程的要求。

参考文献:

[1]崔继宏,孙丽华,王月英.电流表、电压表、功率表及电阻表检定规程,JJG124-2005

[2]余庆微.模拟万用表检测技术综述.中国科技博览,2015,(29)

[3]李 季.“三表”检定数据的修约.中国计量,2011,(8)

论文作者:刘清卫,贾永国,张黎辉,张璐,高维

论文发表刊物:《基层建设》2019年第28期

论文发表时间:2020/1/16
