摘要：单元式幕墙在建筑外围护设计中采用得非常多,且单元式幕墙较构件式幕墙须考虑的设计因素更为多，在设计过程中须解决的问题更为复杂。通过对单元式幕墙设计要点进行分析，提供一套设计单元式幕墙的思路。
关键词：单元式幕墙；建筑装饰；标准化
1、引言
随着建筑行业的发展，建筑的外形越来越新异,构造越来越复杂，因此行业内部的分工也越来越细，建筑幕墙作为建筑外围护结构，已经成为一个专业领域。行业内对建筑幕墙的定义通常是指由面板和支承结构体系组成，相对主体结构有一定位移能力或自身有一定变形能力，不承担主体结构所受荷载与作用的建筑外围护系统。根据施工方式的不同，又分为单元式幕墙和构件式幕墙。而又因单元式幕墙的单元体生产较构件体更易于实现标准化，工厂化，有利于提高产品质量，缩短现场施工周期，为各方争取更大的经济效益和实现管理的有序标准化。
本文希望通过一些主要设计因素对单元式幕墙的影响进行分析，拓展对单元式幕墙的设计思路。
2、幕墙单元体概述
幕墙单元体是指在工厂中将面板、龙骨、及部分连接件制成一个完整的单元组件，这种组件一般为一个楼层高度，也可以为2-3层高，一个单元组件就是一个受力单元体。幕墙是在工厂中将面板、龙骨、及部分连接件制成一个完整的单元组件，这种组件一般为一个楼层高度，也可以为2-3层高，一个单元组件就是一个受力单元体，如图1所示。。
.jpg)
图1 幕墙单元体
3、单元体设计原理
3.1 单元幕墙是在工厂加工组装成单元件,并能将此单元件运往工地整体安装。
3.2 就一个单元来讲,它已具备了全部的幕墙功能和构造要求。
3.3 单元之间,上下左右相互对插形成组合杆件后,就自然完成了单元间的接缝,最终形成整幅幕墙。
3.4 单元接缝处防水采用雨幕等压原理。（即在接缝部位内部设有空腔，其外表面的内侧压力在所有部位上一直要保持和室外气压相等，以使外表面两侧处于等压状态。）
4、单元体设计原理重点剖析
从单元体设计原理中可以看出，单元体的设计思路是解决两个问题，第一是生产施工方便，第二是防水。其中防水是重点，即前文提到的雨幕等压原理。
首先要知道，渗水三要素有①外表面要有缝隙；②缝隙周围要有水；③要有使水通过缝隙进入幕墙内部的作用。而雨幕原理在幕墙中的运用为在单元体立柱中设置等压腔，水从等压腔排走，使最终达到有压力差的地方没有水，有水的地方没有压力差。
5、单元体设计要点
5.1 立柱横梁设计要点，水密线对齐方式：

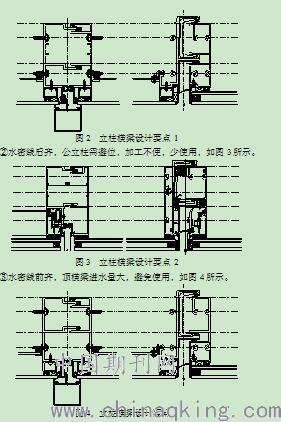

①水密线后齐，公立柱不需避位，最佳方式，如图2所示。
.jpg)
图2 立柱横梁设计要点1
②水密线后齐，公立柱需避位，加工不便，少使用，如图3所示。
图3 立柱横梁设计要点2
③水密线前齐，顶横梁进水量大，避免使用，如图4所示。
图4 立柱横梁设计要点3
5.2 插芯设计要点，理解插芯的作用：
①定位和导向作用:即单元板块靠槽口配合定位，因胶条有压缩量，无法准确定位，所以需要插芯来完备。
②传力作用（最重要的）：即板块上下、左右传水平荷载。
③水密、气密作用：十字槽口密封、排水导向作用。
5.3 挂座设计要点，挂座的选择：
①顶挂系统：系统优点为现场安装调整方便；可实现6个自由度的调整，系统缺点为侧向荷载承受能力差。
②侧挂系统：系统优点为可实现4个自由度的调整且可以有效解决幕墙与主体结构空间不够问题，系统缺点为加工量大，型材用量多，左右调节空间有限，受主体梁误差影响大,安装调节不是很方便。
6、结语
在单元式幕墙的设计过程中，会遇见各种各样的问题，但只要我们能够从根本上领会设计意图，并捉住设计的要点，那么单元式幕墙的设计将不会再是一件难题，本文通过对单元式幕墙单元体的一些设计要点进行分析，希望能为以后设计单元式幕墙的设计者提供一套比较清晰的设计思路，让设计的过程更为轻松。
