摘要：本文对涂覆下的高压电缆头制作进行研究，选用新型复合材料对电缆头进行涂覆，可有效缓解由于电缆本体屏蔽层剥离带来的断口处电场强集中的问题，提高了主绝缘层的绝缘性能和使用寿命。内护绝缘层处理、芯线处理时，增加了清洁方向的规定，可减小加工碎屑的残余，有效降低后期由于同一导电介质层存在杂质而带来的安全隐患。
关键词：半导体；高压电缆头；制作
前言
随着电力系统建设规模的不断扩大，高压电缆的应用越来越广泛，在其铺设过程中为了进行电力电缆的连接，都需要制作电缆头。与高压电缆本体相比，在高压电缆的整个运行寿命中，电缆接头是薄弱的环节。由电缆接头导致的电缆故障占到了电缆故障的主要部分，且电缆接头所处位置较特殊，排查故障往往花费较长时间，造成过高的故障诊断与维修成本。因此要使中间头和终端头达到质量最优的控制效果，高压电缆头的制作方法受到越来越多人的重视。
1 高压电缆结构
高压电缆产品规格与型号众多，按材料划分主要有交联乙烯绝缘电缆（XLPE）绝缘电缆、油浸纸绝缘电缆、塑料绝缘电缆、橡胶绝缘电缆等，但XLPE电缆使用最为广泛。电力电缆结构通常情况下主要由芯线、绝缘屏蔽层以及保护层三部分构成，图1是电缆结构图。电缆线芯采用多股圆铜线或铝线紧压绞合而成，外形上可分为紧压型与非紧压型。由于紧压型电缆表面较为光滑、有效地避免了引起电场集中，同时降低水分进入线芯造成电路短路的可能性，因而在制造过程中，一般都以紧压型为主。绝缘屏蔽层包括主绝缘层、半导体屏蔽层及金属屏蔽层（主要铜屏蔽层）。保护层包括内衬层、钢铠、外护套。从图1可以看出，保护层处于整个电缆最外围，因而它是保护整个电缆正常工作的第一道屏障，其结构可以根据具体使用环境采取相应的设计。

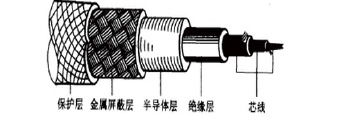

图1 电缆结构图.png)
2高压电缆中间头和终端头制作的质量要求
电缆终端头是将电缆与其他电气设备连接的部件，电缆中间头是将两根电缆连接，两者统称为电缆附件。电缆附件作为电缆电力系统供电的重要枢纽，它应该具备与电缆本体相同的使用寿命。下面给出了电缆附件性能参数：（1）电缆中间头联接处电阻要尽量小且联接处要保证稳定，能耐受短暂大电流冲击，联接处电阻在长时间运行后不能超过电缆线芯本体等长度电阻的1.3倍；（2）抗振动、耐腐蚀，具有一定的机械强度，同时成本低、体积小，便于现场操作人员安装；（3）电缆附件应该具备电缆本体相同的绝缘性能，介质损耗要低，具有应对电场突变的措施。
3半导体涂覆应用于电缆头制作
通过对国内近十年电缆本体、附件故障的统计发现，电缆接头处由质量引起的故障超过60%。高压电缆接头处的故障，其中有两类诱发因素较为常见：一类是电缆屏蔽层端口处的击穿，破坏了主绝缘的性能；另一类是接地连接及芯线连接时不可靠带来接触电阻大，出现电流冲击后局部过热，降低了绝缘性能甚至破坏主绝缘的绝缘性能。现有技术中采用的提高电缆头性能的制作方法有：（1）采用几何形状法结合应力管应用减少接线端部解决电应力集中问题，其中对应力管包括热缩式应力套管、预制附件套管、冷缩式应力套管；（2）采用专用设备提高压件的压接应力，如改善压接孔结构、利用新型紧固件等；（3）采用新材料，利用材料配方高介电常数材料主动缓解电场应力集中。然而由于现场操作时个人对内护绝缘层几何尺寸处理的理解不一、接头处允许的附件尺寸不同，上述采用（1）、（2）措施所能达到的效果不可控，也达不到统一的标准。本文针对以上问题，提出了一种操作简便、性能可靠的应用半导体涂覆的高压电缆头制作方法。
3.1半导体涂覆电缆头制作流程
在对高压电缆头的结构与性能以及电缆头制作时质量要求了解后，现给出应用半导体涂覆的高压电缆头制作流程如下：（1）制作环境：避开雨雾及大风天气，确保工作环境在2℃及以上、相对湿度低于70%、粉尘质量浓度小于20CPM；（2）电缆附件的检查：检查出厂日期及包装密闭性后，对所有电缆附件预先试装，确认规格与待加工电缆一致，且部件齐全；（3）剥除外护层及铠甲：按尺寸要求剥除外护层及铠甲，其中剥除铠甲需顺铠甲抱紧方向，并处理锯断处的铠甲毛刺；（4）内护绝缘层处理：将电缆断面的内护绝缘层端部削成锥形，此锥形为反应力锥，同时进行抛光处理和表面清洁，然后采用硅脂润滑锥形界面，同时填充界面的气隙；（5）芯线处理：将芯线断面裁切整齐，侧面用不掉毛的细布或纸清洁表面，然后涂抹导电膏，再预先套好一件冷缩式内绝缘护套管、两件应力管后用铜接管压接芯线、两件热缩式外绝缘护套管，同时用砂布对锥面进行抛光处理并清洁表面，最后对裸露的芯线、铜接管和内护绝缘层锥形面涂覆半导体材料；（6）应力管安装：在剥除半导体屏蔽层处清理加工面残留物后涂抹硅脂，然后安装应力管，其中安装应力管与铜屏蔽层的接触长度为20～25mm；（7）电缆接地处理：对铜屏蔽层和铠甲层去除表面氧化物后，分别焊接接地线，焊接前后均需对电缆绝缘值进行测量，保证绝缘值高于或达到要求值，同时铜屏蔽层和铠甲层之间保证良好绝缘；（8）缩紧护套管：对上述做好的接头，表面涂抹硅脂，将两件热缩式外绝缘护套管中间交叉重叠放在接头中间位置，然后从中间开始分别向两侧加热收缩外绝缘护套管，挤出空气并保证加热均匀，最后对接头制作区进一步做好防潮处理。
3.2半导体涂覆电缆头制作注意事项
在导体表面涂覆一层半导电材料，可以形成一道内屏蔽层，该屏蔽层与导体等电位并且与绝缘层良好接触，避免在导体与绝缘层之间发生局部放电。以下为半导体涂覆的一些注意事项：（1）内护绝缘层处理时，用砂布对锥面进行抛光处理，用浸有清洁剂的不掉毛细布或纸清洁内护绝缘表面，从绝缘端部向半导体单方向进行清洁操作；（2）芯线处理时，涂覆的半导体材料为乙烯-醋酸乙烯酯共聚物EVA为聚合物基体、炭黑CB为主要导电填料、有机过氧化物为交联剂组成的复合材料；（3）缩紧护套管时，两件热缩式外绝缘护套管中间交叉重叠位置不少于110mm；（4）缩紧护套管时，对接头制作区的防潮处理，采用自黏密封带螺旋形缠绕；（5）芯线处理时，涂覆半导体材料，整个涂覆外表面形成整齐圆柱形。
4.结语
本文综述了高压电缆的结构与性能、高压电缆附件技术要求以及电缆终端头和中间头的质量要求，在此基础上针对常见电缆头故障提出了一种新的高压电缆头中间芯线的制作方法。该方法具有针对性强、操作简便、性能可靠等特点，易于被现场操作技术人员掌握，从而可有效地提高电缆头制作的质量和操作人员的制作效率。
参考文献：
[1]张全德．高压电缆中间头和终端头的制作工艺浅析[J]．科技创新论坛，2015，（4）．
[2]宋荣梅．高压电缆接头结构分析及应用探讨[J].科技与生活，2012，（6）．
[3]YING Q L，WEI D，GAO X Q，et a1．Development of high voltage XLPE power cable system in China[A]． Proceedings of the 6th International Conference onProperties and Applications of Dielectric Materials[C]．
