关键词：皮带式抽油机；润滑系统；集中润滑
1 研究背景
润滑是皮带式抽油机上非常重要的维护保养程序，对抽油机的正常运转起着关键性作用。抽油机常年运转在恶劣的工作条件下，如不能很好的保证其各主要部件润滑，将会耗费巨大的维修成本，循环油路润滑系统会很好的保障抽油机的正常运作；
在传统皮带式抽油机集中润滑系统及具有该系统的皮带式抽油机上，抽油机集中润滑系统采用管道将润滑油运输到各个点上加注润滑油，但这会导致抽油机内部具有复杂的管道布置，影响抽油机的运行，注有不方便，操作繁琐，涂油槽在使用一段时期后内部容易积尘，传统的涂油槽固定在轨道座上，不便于拆卸，维护较为麻烦，链条上滴落的润滑油不便于回收，容易造成资源浪费，成本较高。
2 装置的研制
为了解决现有技术中存在不便使用的缺点，笔者与所在单位的高技能人才进行了探讨，共同研究并设计了一种皮带式抽油机集中润滑系统，包括塔基，塔基的内侧转动安装有两个链轮，两个链轮呈上下分布，两个链轮通过链条传动连接，下方的链轮与外部电机连接，链条的一侧与轨道座连接，轨道座的两侧均安装有滑轮，轨道座通过滑轮与塔基的内壁滑动连接，轨道座的底部固定安装有两个移动调节机构，两个移动调节机构关于轨道座底面中部呈对称分布，移动调节机构的底部固定安装有固定机构，固定机构上固定安装有涂油槽，涂油槽靠近链条的一侧设置有涂油管；
塔基的一侧内壁上固定安装有分油槽，分油槽的一侧固定安装有两个出油管，分油槽位于下方链轮的正上方，塔基的下侧内壁处固定安装有收集槽，收集槽的一侧外壁处固定安装有液泵，液泵的输入口与收集槽连通，液泵的输出口固定安装有导油管，导油管的上端与分油槽连接；
移动调节机构包括第一平板，第一平板的上表面垂直设置有四个连接柱，四个连接柱分别固定安装于第一平板的四个边角位置处，连接柱的顶部与轨道座的底面固定连接，第一平板上竖直设置有电机安装板，电机安装板的两侧通过螺栓与两个连接柱固定连接，电机安装板的一侧固定安装有第一电机，第一平板的底部转动安装有螺纹杆，第一电机的输出轴端和螺纹杆的一端均固定安装有第一皮带轮，两个第一皮带轮之间通过皮带传动连接；
螺纹杆上螺纹连接有第一连接块，第一连接块的底部水平固定有气缸安装板，气缸安装板的底部转动连接有角度调节气缸，角度调节气缸的输出杆端部铰接有第一连接板，第一连接板通过轴销与气缸安装板的底面转动连接，第一连接板的底面固定安装有安装套板，安装套板的内侧滑动安装有滑杆，安装套板的一端固定安装有限位板，限位板的一侧固定安装有推拉气缸，推拉气缸的输出杆贯穿限位板并延伸至安装套板的内侧，推拉气缸的输出杆端部与滑杆的一端固定连接。
第一平板的底面固定安装有两个立板，两个立板分别竖直固定于第一平板底面的两侧边缘处，螺纹杆通过轴承转动安装于两个立板内，两个立板之间横向有两个导向杆，导向杆的两端分别与两个立板固定连接，两个导向杆分别位于螺纹杆的两侧，导向杆与第一连接块滑动连接。出油管、涂油管和导油管上均安装有电磁阀，塔基的一侧外壁固定安装有用于控制电磁阀开关的控制面板。
3 装置附图说明

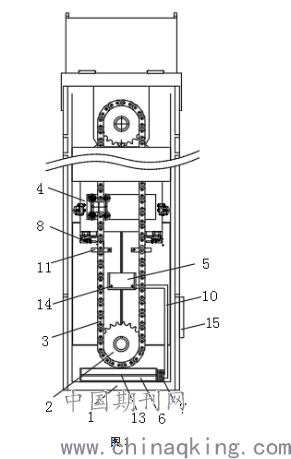

图1为本发明一种皮带式抽油机集中润滑系统的剖面图；
图1.png)
附图标记说明：
图中：图中：1、塔基；2、链轮；3、链条；4、轨道座；5、分油槽；6、收集槽；7、液泵；8、移动调节机构；9、固定机构；10、导油管；11、涂油槽；12、涂油管；13、过滤板；14、出油管；15、控制面板。
4 具体操作方法
笔者研究设计的具体的具体结构及操作方法如下：
步骤一、将涂油槽放置于两个夹板之间，启动第二电机，第二电机的输出轴转动并带动第二皮带轮转动，并通过皮带带动两个第二连接块相向移动，并带动两个基板相向移动对涂油槽夹紧固定，将润滑油加入分油槽内，外部电机带动链轮转动，链轮转动的同时带动轨道座下降，使涂油槽所处高度低于分油槽，启动两个移动调节机构上的第一电机，第一电机的输出轴转动并带动第一皮带轮转动，并通过皮带带动螺纹杆转动，螺纹杆通过第一连接块带动气缸安装板移动，并带动两个涂油槽相向移动，同时启动角度调节气缸，角度调节气缸带动第一连接板转动，并带动安装套板转动，并带动滑杆和其端部的涂油槽转动，启动推拉气缸，推拉气缸的输出杆伸出并推动滑杆移动，滑杆的一端伸出安装套板并推动涂油槽，使涂油槽的一端移动到分油槽的下方；
步骤二、通过控制面板打开出油管上的电磁阀，分油槽内的润滑油进入通过出油管流出，并落入下方的涂油槽内；外部电机带动链轮转动，链轮转动的同时带动轨道座升降，轨道座带动涂油槽升降，通过控制面板打开涂油管上的电磁阀，涂油槽内的润滑油通过涂油管流出并涂抹到链条上，对链条进行润滑；
步骤三、链条上的多余的润滑油落入下方的收集槽内，并穿过过滤板，通过过滤板过滤后进入到收集槽的底部，启动液泵，液泵将收集槽的润滑油通过导油管抽入分油槽内。
5 应用效果
本装置在轨道座的底部安装两个对称的移动调节机构，在移动调节机构的底部安装固定机构和涂料槽，通过链轮带动链条转动，从而带动轨道座沿竖直方向移动，并带动涂油槽沿竖直方向移动，第一电机通过皮带、第一皮带轮带动螺纹杆转动，螺纹杆通过第一连接块带动气缸安装板移动，从而带动涂油槽沿导向杆方向移动，通过角度调节气缸带动第一连接板转动，并带动安装套板转动，并带动滑杆和其端部的涂油槽转动，可以对涂油槽的朝向进行调节，通过推拉气缸推动滑杆移动，使滑杆的一端伸出安装套板并推动涂油槽，从而使涂油槽的一端移动到分油槽的正下方，该润滑系统中的涂油槽位置便于调节，可以在涂油工作位置与上油位置进行切换，操作便捷，通过控制面板控制各个电磁阀的开关，便于注油和涂油，该润滑系统在注油时可以将涂油槽和分油槽集中在一点，自动进行注油，避免通过导管抽放，快速方便；
本装置通过固定机构对涂油槽进行固定，通过第二电机带动第二皮带轮、皮带带动两个第二连接块相向或反向移动，从而带动两个基板相向或反向移动对涂油槽夹紧或松开，便于对涂油槽的安装拆卸，从而方便对涂油槽的维护；
本装置通过在塔基的底部安装收集槽对链条上掉落的润滑油进行收集，通过在收集槽内安装过滤板对掉落的润滑油进行过滤，通过在收集槽的一侧安装液泵，并通过导油管与分油槽连接，可以使收集槽内回收的润滑油重新进入分油槽中，该润滑系统可以对润滑油进行回收再利用，节约资源，降低了成本。
6 结论与认识
随着油田改革发展的不断深入，对于人力资源的优化调整也在不断进行，在现场工作人员不断减少的情况下，如何将现有的工作高质高量地完成，是我们面临的一大考验。如果我们每一名岗位工人都能够积极创新，积极开发出实用的装置设备，或者不断研究出更先进高效的工作方法，提高我们的工作效率，相信一定能够将胜利油田的石油开发水平推向新的高峰。
参考文献
［1］胡建生.机械制图［M］.北京：机械工业出版社，2017.1
作者简介：张延辉，男，中石化胜利油田技能大师，目前从事油气田开发工作。
论文作者:张延辉,秦洁强
论文发表刊物:《科学与技术》2020年1期
