超大玻璃幕墙在上海浦东美术馆项目中的设计与施工论文_吴明瀚

摘要: 超大玻璃在工程中的应用日益增加,然而现行规范的构造要求已不能满足工程的需要。本文从工程实例出发,介绍了超大玻璃幕墙的设计思路,并延生设计思路给出可行的施工方案。

关键词:超大玻璃;面板设计;连接;地震荷载;现场安装

随着玻璃加工工艺的不断提升,单块玻璃面板的尺寸已不再是建筑师们想象翅膀的限制器。越来越多的超规范的大尺寸玻璃面板被应用为高档建筑元素,使用情况日益增多,逐步成为新时代的宠儿。

2019年,有幸参与了《上海浦东美术馆幕墙工程》的外立面设计,其中关于大玻璃幕墙系统的设计让我受益良多,在这里对设计和施工中遇到的一些问题进行简单的阐述。

该超大玻璃幕墙系统位于上海浦东美术馆的西立面二层和三层,最大高度为25.50m,层高11.50m。玻璃规格为5层15钢化/1.52SGP+20Ar+2层15钢化/1.52SGP,最大面板尺寸为12.05m×2.94m,单块玻璃自重约为为95KN。

根据《建筑结构荷载规范》中组合荷载取值,可得该工程风荷载标准值为1.88Kpa。

且考虑抗震设防烈度为7度,则水平的证作用标准值为1.15Kpa。

综合上所述,其设计难点主要在于面板自身受力、与主体结构的连接、抗震能力以及现场安装这几个方面。

一、面板设计

该系统玻璃为多层夹胶中空钢化玻璃,根据《夹层玻璃 GB 15763.3-2009》中规定,当面板玻璃有一侧边长的尺寸大于2500mm,且有一块玻璃厚度值大于10mm时,长度及宽度的允许偏差为-4.5mm~+6.5mm。当夹层玻璃的长度超过4000mm时,最大允许叠差为6.0mm。

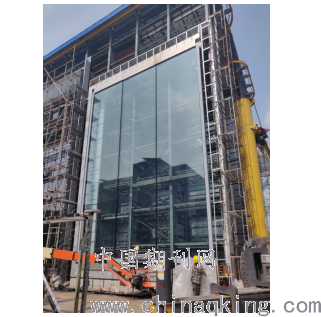

超大玻璃实物照片

这就意味着在实际加工过程中,夹层玻璃的侧边并不是完全平整。如果采用规范中建议的明框幕墙做法,即在玻璃下口采用两块硬质垫块承重,很有可能出现所有的玻璃自重全部由一块玻璃承受,在超出材料自身的受力极限后,直接碎裂。

此处考虑在面板“内部”消除叠片差——重新划定面板边界,并在玻璃与新边界内,填充柔性材料,且该柔性材料需具有一定的粘结强度。

所以得出的最终解决方案是,为大尺寸玻璃加设一个不锈钢玻璃槽。在玻璃槽与大尺寸玻璃间填充结构胶,通过结构胶的可塑性消除叠片差,并经由结构胶将玻璃与不锈钢槽可靠连接。再通过控制不锈钢槽的安装定位达到对整个面板外观尺寸的控制。

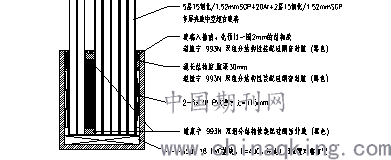

超大玻璃加工示意

二、连接设计

因为该工程采用钢梁上铺设钢筋混凝土楼板的结构形式。考虑安全性,大玻璃连接采用坐地式而非吊挂式。大玻璃系统经过转接最终将荷载传递至主体结构上,但由于玻璃自重过大,理论上安装完成后主体钢梁会产生30mm的形变。若采用常规做法,即在玻璃L/4处设置硬橡胶垫块衬托,会因为主体结构的沉降不均匀,引发玻璃倾斜,严重时会相互碰撞损毁。出于上述考虑,在实际工况下,大玻璃的重力作用点一个为宜。

当玻璃自重完全由一点承担时,玻璃槽的受力是非常大的,在受力过程中由于形变量过大,可能超出结构胶的变形范围,导致结构胶撕裂,玻璃面板与不锈钢槽直接接触,整个面板的受力体系瓦解。

此处设计了一个“扁担”体系,即在玻璃槽内加设两枚硬质垫块,将玻璃的自重线荷载转化为两点荷载作用于玻璃槽上,玻璃槽下端正中位置设一点支撑落于横梁上,横梁直接与主体结构相连。

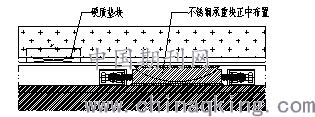

玻璃槽安装示意

如此一来既能确保单块面板的自重作用点唯一,不会因为沉降不均发生歪斜,又能有效的控制玻璃槽的形变量,不会因为形变量过大,影响面板系统的稳定性。

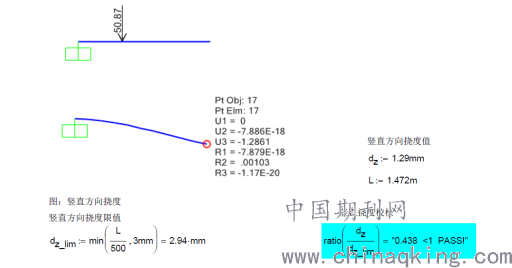

此处简化受力模型,为悬臂梁结构,受一个竖直向下的集中力荷载。通过SAP2000有限元软件建模可得,玻璃槽竖向最大挠度为2.94mm。

三、地震荷载影响

根据建筑行业强制规范要求,整个结构体系需在地震荷载作用方向上可以发生一定量的形变。根据前两步的推论,整个玻璃体系坐落于一点,为实现侧向位移,我们很容易联想到一个物件”不倒翁”。因为仅需在地震荷载作用方向上变形,所以不需要设计成球面,单纯的曲面就可以达到预期的效果。但在实际转动过程中,整个玻璃的重力作用点还需保持竖直,所以需要给出一个侧向的约束力,确保大玻璃面板“不跑偏“。

该方案具体的设计思路为:将玻璃槽下端的受力块底部做成弯弧装,在横梁相应位置假设弯弧导轨,并固定位置,确保面板侧向位移有迹可循。在面板的上端正中位置设限位杆(不锈钢管),并在上横梁同样位置加设限位装置(足够强度的钢转接件),在横梁的刚转接件上开竖直方向的长远孔。实际安装时通过螺杆连接上述两个装置,并通过组装多个螺帽的方式实现地震荷载作用方向上的限位。此处螺杆除承受侧向荷载外,还需起到防坠的作用,所以此处采用高强螺栓,一举两得。

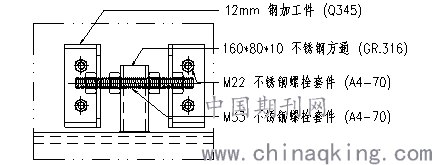

超大玻璃上口限位及防坠示意

实际工程中,发生地震时,是多块面板一起错动,所以还需考虑面板与面板之间的连接。此处考虑在相邻两块面板之间加注结构胶,并间隔1米铺设硬质垫块。

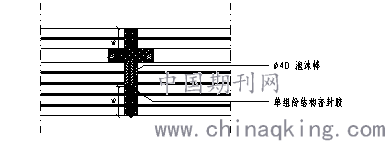

玻璃胶缝示意

当面板变形的方向一致,结构胶强度高,拉伸量小,能提供一个侧向拉力,有利于整个系统的稳定。当面板变形的方向相对时,结构胶起一个缓冲作用,在硬质垫块的支撑作用下,不会发生碰撞破裂。

模拟地震荷载作用,玻璃结构胶最大剪切力发生在跨中位置,此时最大剪切力约为Fv=1500N,结构胶计算高度取L=250mm,结构胶深度取h=90mm,则结构胶的设计强度为:f=Fv/(L·h)=0.07Mpa。根据厂家提供报告,该工程采用的结构胶短期强度为0.2Mpa。故满足受力要求。

地震荷载作用时,玻璃与不锈钢槽也会发生相对位移,在结构胶变形允许范围内,可能会出现玻璃槽转动而玻璃不转动的情况,增加碰撞风险。所以玻璃与不锈钢槽在侧向上也需进行连接及限位,即在不锈钢槽两侧加设封板,加强面板体系的稳定性。

四、面板吊装

由于玻璃规格大,吊运过程中为防止玻璃受力不匀而出现玻璃破损情况,常规的吸盘做法不能满足实际工程要求,此处考虑做制作平衡杆和玻璃固定桁架,即将玻璃面板与钢架视为一个整体单元来吊装。钢结构吊架和钢桁架采用50×50×4mm钢方管焊接而成,吊架在下端用40mm钢板挑出160mm,作为吊装时的玻璃托。在钢架表面铺设10mm厚的木板或橡胶皮,避免玻璃直接与钢架接触)

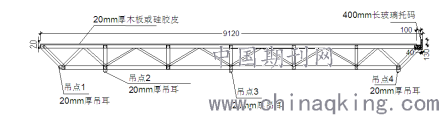

玻璃固定桁架

结合现场实际情况,大玻璃的吊装方案如下:

1、现场将吊装钢架平方在地面,吊点1和吊点2吊耳上挂好吊装带或钢丝绳,钢架下方用方钢管或木方垫空以使挂耳不至于被压;

2、将玻璃用吊车从玻璃架上吊起,搁置到吊装钢架上,玻璃下口靠紧玻璃托,玻璃外面朝下。然后按照钢桁架间距,按照每隔1.5米用1吨吊装带(选用宽而薄的吊装带)将玻璃捆绑在钢架上,一共捆绑7道,每道吊装带都需绞紧(用收紧器和手拉葫芦收紧);

3、在汽车吊大钩上悬挂两吊环,其中一个吊环上悬挂一个5吨的手拉葫芦,检查吊装带、挂钩等没有问题后,将钢架吊点2上的吊绳挂在悬挂于吊车吊钩上的手拉葫芦上,钢架吊点1上的吊绳挂在汽车吊上的另一吊环上,启动汽车吊,将玻璃缓缓吊起;

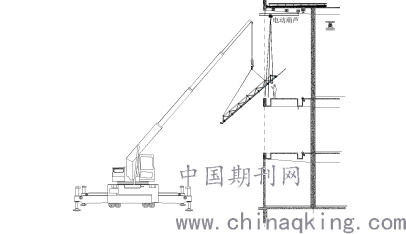

玻璃吊起靠近结构并与电葫芦连接

4、在汽车吊吊着玻璃上行过程中用两根大绳系在钢架上牵引,使玻璃不至于转动。当玻璃上行至超过安装楼层1米左右时停止上行,转动吊车臂,使玻璃靠近结构外沿(玻璃面平行结构并离结构保持300mm以上的距离,并用10mm胶皮或木板将结构外侧覆盖,以防玻璃上行时碰撞结构),吊车停止运行;

5、当玻璃上口进入楼层,且吊装钢架吊点1位于楼层内且在楼面往上1.5米至1.8时,将吊装钢架吊点1上的吊绳挂在吊装轨道的电动葫芦上,检查无误后启动电动葫芦缓缓上行,直至电动葫芦完全受力,汽车吊臂缓缓扬起,同时电动葫芦往外行走至轨道最外端并上行,且吊点2的钢丝绳完全放松时,电动葫芦再往内运行,使吊点2位于室内靠结构边且高度在1.7米至1.8米左右时,取下钢架吊点2上的吊绳,再次启动汽车吊和电动葫芦同时运行,是吊点3位于结构室内上方且高度不超过1.7米,将电动葫芦上的吊绳栓在吊点3上,调整吊点3的吊绳长度(通过不小于5吨的手拉葫芦),由电动葫芦将玻璃吊起使玻璃下口超过楼层高度200mm,并运行至室内,取下吊点4的吊绳和拦风绳,汽车吊撤离;

6、将玻璃完全吊进楼层,取下拦风绳后,调整玻璃高度(钢架底部离楼面高度大约在100mm左右),转动玻璃使之与吊装轨道平行,启动电动葫芦,平移至需要安装处。调整玻璃左右位置,完全放松吊绳,检查玻璃左右位置和垂直度,如偏差超过允许范围,则启动葫芦进行调整,直至误差在允许范围内,然后解开捆绑的吊带,使吊装钢架与玻璃分离。最后启动电动葫芦将吊装钢架吊离玻璃,准备下一块玻璃的安装

结束语

通过对上海浦东美术馆幕墙工程中大玻璃系统,整个设计过程的研究,我们可以看出超大尺寸玻璃的设计依旧是遵循基本的行业规范,只是在最基础的规范上要加入一些更细化的设计,比如不能忽略的工艺误差、结构沉降带来的不利影响以及不能进行整体计算时小部件的连接等。施工方面,则是需要我们注意在面板材料自身不能满足吊挂的受力要求时,要借用桁架及支撑杆,利用多个起吊装置对接的方式,实现面板的安装。只要注意以上几点,超大玻璃的设计不再是触不可及的难题。

参考文献:

【1】中华人民共和国行业标准——夹层玻璃 GB 15763.3-2009

【2】中华人民共和国行业标准——建筑幕墙 GBT 21086-2007

【3】中华人民共和国行业标准——玻璃幕墙工程技术规范JGJ102-2003

【4】上海市工程建设规范——建筑幕墙工程技术规范 DGJ08-56-2012

论文作者:吴明瀚

论文发表刊物:《建筑实践》2020年01期

论文发表时间:2020/4/27
