摘要：单一的物探方法自身具有多解性的特点，解释的结果常与实际出入较大，因此很有必要综合多种物探方法来进行资料的相互印证解释，以减小解释的多解性。本文通过对以高密度电法和地震面波法为代表的综合物探方法在火力发电厂岩土工程勘察废旧基础勘探中的应用介绍，进一步证明了综合物探法在电力工程岩土工程勘察中的有效性和实用性。
关键词：综合物探法；发电厂；废旧基础；多解性
引言
目前，在电力工程的岩土工程勘察中，物探方法是一种常用的方法。该方法具有探测效率高而且对地面无损的特点。但单一的物探方法由于只利用一种物性参数来进行异常的区分，往往具有多解性的特点，影响了勘察资料的准确度。因此很有必要采用综合物探法对场区进行多种物性参数的联合解释，以此尽可能减小或消除单一物探方法多解性的缺点，提高物探解释的可靠性。
本文从火力发电厂岩土工程勘察的角度出发，介绍了高密度电法和地震面波法在废旧基础勘探方面的应用情况，以期望对从事相关工作的同事有所帮助。
1 方法简介
高密度电法是以地下介质的电性差异为理论基础，通过人工建立起较为稳定的电场，然后划分出电阻率的相对高阻区域，进而分辨出异常体。地震面波法是通过人工震源激发出多种频率成分的地震面波，再根据不同的波长穿透深度对场地进行分层并计算出各层横波速度，进而获得工程所需的一些岩土参数。这两种方法前者采用电阻率进行异常体的划分，后者采用地震波速进行划分。
2 工程实例
某火力发电厂工程地貌单元属河流阶地，勘察深度范围内地层岩性主要为人工填土及冲洪积成因的黄土状粉质黏土。根据现场施工反馈意见，在该电厂某区域发现有废旧基础存在，废旧基础周边充填建筑垃圾。根据施工方的委托，我方需查清废旧基础的埋深和分布范围，以便于施工单位采取合理的施工措施。工程组拟采用高密度和地震面波法进行综合物探测试。
本次工作，探测目标体为充填建筑垃圾的废旧基础，目标体赋存背景为黄土状粉质黏土。废旧基础由于充填建筑垃圾，分布不均匀，具有电阻率相对较大且地震波速高的特点。相比之下，黄土状粉质黏土则表现为相对低阻和较小波速的特点。两种介质在电性和波速上存在差异，具备开展物探工作的理论基础。此外，测试场地内地形整体平坦开阔，局部地段有土堆，对物探布线和数据采集影响较小。
2.1高密度电法勘探

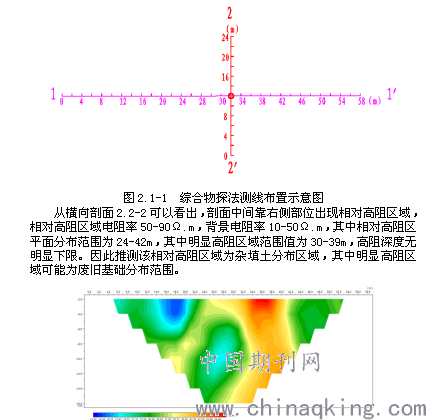

由于受场地地物等条件限制，高密度电法布置一条剖面，采用30根电极，电极距2m，测线长度58m，如图中1-1′剖面。
.png)
图2.2-2 横向剖面反演解译图
2.2地震面波勘探
为了进一步验证高密度电法推断的准确性，尽量减少单独采用高密度电法所带来的多解性。在场区内采用地震面波法进行探测。其剖面中点（12m处）与高密度电法的32m处重合。
面波布置测线1条，记录道数12道，道间距2m，采样间隔125μs，采样点数4096，偏移距10m，采用大锤激发。经过反演处理，其剖面中点处获得的速度-深度模型如图2.2所示。
.png)

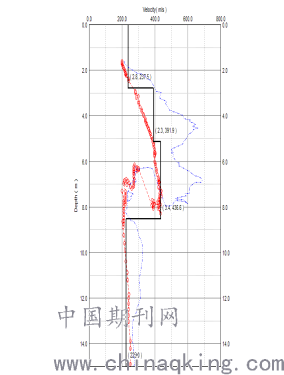

图2.2 地震面波反演速度-深度图
根据图2.2，在0～2.8m深度范围内，地层波速相对较小，约为237m/s，而且变化相对较为稳定。在2.8～8.5m之间速度相对较高，波速从上面的提高到了391～436m/s，说明在地层中夹杂有高速体。从8.5m往下，地层波速又下降至225m/s。
根据现场调查了解的情况，推测高速区域地层为建筑垃圾和废旧基础为主的填土。由于建筑垃圾和废旧基础中的混凝土块体密度较高，导致该层内面波速相对较高。在0～2.8m深度范围内波速相对较小，推测主要成分为以黄土状粉质黏土为主的填土，8.4m以下地层波速整体稍低于0～2.8m深度范围内的波速，推测原状的黄土状粉质黏土，其波速稍低于上部填土，估计仍与上部填土中含有少量混凝土块体有关。这一点与高密度电法剖面推测的地层大体一致，说明杂填土的存在在两种物探方法的测试结果中皆有反映，尤其是废旧基础的存在不仅使得高密度电法出现明显高阻，还使得地震面波出现明显的高速区段。后期，经过现场的实际开挖验槽，发现物探解释情况与实际情况大致一样，进一步证明了上述该种方法的有效性。
3 结语
目前在电力工程的岩土工程勘察中，物探方法的使用频率逐渐增大。但采用单一的物探方法因为只反映一种物性参数的变化，使得最终的解释结果与地层的实际情况出入较大，影响了资料的准确性。本文通过对高密度电法和地震面波相结合的综合物探法在发电厂废旧基础探查中的应用，进一步证明综合物探法在电力工程岩土工程勘察方面的优势，表明综合物探法具有较好的应用前景。
参考文献
[1] 周小仙，钱荣毅．高密度电阻率法在卵石覆盖区中的应用研究[J]．工程勘察，2009，11（37）：81～85．
[2] 王钰，谢勋，潘丽娜.综合物探在工程勘察中的应用[J].工程技术，2017，20：8
[3] 文秋. 高密度电法在特超高压直流输电线路勘察工程中的应用[J].工程地球物理学报，2009，6（S1）.
