地铁主变电所电气设备安装风险分析与控制论文_李蜀

摘要:本文首先对我国地铁变电站相关电气系统进行介绍,然后分析其中存在的安装问题,最后提高相关措施和建议,旨在为促进我国地铁的良好运行提供参考。

关键词:地铁;变电所;电气设备安装;技术研究

1地铁变电所基本内容

随着现代科技的进步,地铁应运而生。地铁的出现不仅为人们的日常交通压力进行了有效的缓解,而且为城市经济效益的发展提供了保障。但是在发展过程中,地铁主变电所电气设备中还存在着诸多问题。常见的地铁供电系统主要由两个部分组成:①城市电网中的电源供给;②地铁内部的供电系统,包括牵引供电系统、供电配电系统、杂散电流防护系统、电力监控系统、电力接地防护系统和主变电所等。这些系统在运行过程中为整体地铁的运行需求提供保障。

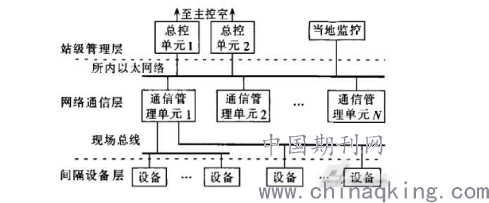

对地铁变电所电气设备进行分析之前,首先要对地铁供电系统的主要设计和结构内容进行分析。常见地铁变电所电气设备结构如下图1所示:

图1.铁变电所电气设备结构图

2 变电所电气设备安装存在的问题

2.1 关于变压器的安装

在变电站电气设备安装问题中出现频率较大且影响范围较严重的就是变压器的安装。首先在地铁运输过程中,由于相关保护措施的缺乏,会增加变压器质量发生变化的概率。其次,如果工作人员在安装过程中不能严格遵循相应的安装流程,会使变压器接地和油箱质量不符合运行标准,发生漏油的现象,造成变压器安全事故发生。

2.2 关于断路器的安装

关于地铁主变电所断路器的安装过程,大多数情况下断路器的实际安装效果与设计图纸容易产生较大的误差。比如螺栓旋钮拧紧程度不足、合闸和跳闸未进行串联、结构单元安装不到位、闭合点触发不到位、断路器控制回路信号未形成等,这些问题在很大程度上对断路器的操作产生了阻碍效果,降低了地铁安全运行效率。

2.3 关于隔离开关的安装

受人为因素影响,一些施工人员在进行隔离开关的安装过程中,由于操作不当会使得隔离开关与内部结构尺寸不一致,从而导致三相电流问题出的出现。比如触点未接触且插入深度不正确、设备异常发热或清洁工作不到位、设备表面磨损等,不利于隔离开关充分发挥自身作用。

2.4 关于电线和电缆的安装

关于地铁主变电所电线和电缆的安装问题,常常会出现电线电缆的损坏绝缘性能不达标、电量长度不合格等。如果工作人员在安装过程中未进行有效的分类和检查,会使得电线电缆未安装相应的保护管,不利于其防水防潮功能的发挥,影响整体地铁电力系统的运营。

3 提高变电所电气设备安装风险控制效果的措施

3.1电气设备安装前的准备工作

由于地铁变电所电气设备安装过程具有较高的难度和复杂性,因此工作人员在电气设备安装前应进行相应的准备工作,比如检查电气设备是否具备相应的安装资质等。一般的电气设备安装过程是将电气设备管道检测设备、混合电机等与控制室或配电室进行连接,从而实现对于电力系统的控制。

电器设备在安装过程中要遵循三个原则:①严格按照相关说明书和相关电气设备图纸,根据不同的安装要求进行有序的操作安装。在安装过程前,工作人员要充分了解安装图纸的要求,保障安装结果与实际工作需求之间的匹配性。②在安装过程时严格检查设备的类型、外观元器件以及变压器等,检查是否达到安装的质量要求。③在安装过程时,对设备及元器件电源设备的安装数据进行准确的记录,为后期电气设备的正常运行提供保障。

3.2高压柜气体绝缘预防

电力高压柜在实际运行中会发生绝缘故障,比如由于用户专线电缆接头击穿,导致母联柜电流互感器外绝缘闪络,引发相对地和相间短路。这种情况的出现主要是因为空气湿度较高,如果高压柜长期处在该环境下,会产生绝缘故障,不能满足地铁长期运行要求。为了有效解决这种问题的出现,可以从以下三个方面采取措施:①工作人员提高对于高压柜设备的选购要求,以IEC 60694标准对高压柜性能进行约束。②在地铁主变电所母线室使用全绝缘母线,并且在安装过程中注意其包裹层不能够使用PVC材料。并且将高压柜的一次导电体对地和相间的空气净距达到125mm及以上。③对于高压柜的重点安装部位进行明确要求,比如母线支持绝缘子、灭弧室动触头拉杆绝缘子、电压互感器出线套管、静隔离插头支持套管、断路器极支座绝缘子和出线绝缘子等,并在安装受进行反复的检查,有效避免气体泄漏问题的发生。

3.3 应用现代化安装检测技术

针对电气设备风险控制,首先要确保设备的前期设备各项工作安装完毕,并在安装过程中严格核对各项设备的数量,减少安装与实际使用需求之间的误差。也可以利用现代化测量技术提高安装位置的精确度,比如BIM技术、云计算技术、视觉扫描和检测技术等。这些先进安装技术的应用能够有效的提高电气设备安装与调试的准确性和效率性,极大的减少企业的安装经济成本投入,解放人力。现代化电气设备安装的视觉扫描和检测技术取代了传统的人力视觉观察,对电气设备进行多种部位的特征提取,然后与后台庞大且全面的安装知识进行融合对比,最终提供更加专业的设备安装建议,充分保障了电气设备的安全运行。

3.4 对电气设备工程进行后期验收

对于后期的电气设备工程验收来说,在验收过程中,首先要确保电气设备的使用情况是否正常,检查内部精密零部件是否保存完好,清除存在的杂物,确保在实际运行过程中设备不会出现损坏的现象。其次,验收工作需要检查电气设备是否与整体电气系统具有良好的连接性。比如二次回路的连接性连接线是否完好、母线与控制线连接是否紧密、电缆线的摆放位置是否正确等,确保不会对其他电气设备的运行造成干扰。在整体验收过程中要对出现的问题一个一个进行排查和解决,解决完毕后启动电气设备,对其运行数据进行记录和分析,利用信息化统计手段,将误差控制在标准范围内,确保电气设备的正常运行。

4 结束语

综上所述,地铁变电所的电气设备在安装过程中,存在各种各样的问题。因此,为保证电气设备的顺利运行,降低安装风险,需要对其进行全方位防护,定期检修,加强防护,从而保证水电站整体运行效率和安全性。
