备用电源自动投入装置的应用---田家庵电厂#6机脱硫母线备自投改造浅析论文_陈静

摘要：在发电厂厂用电系统中，如因某些外部原因造成母线电压消失而不能正常恢复母线电压时，取自厂用电母线的高压电机则会由于失电而停运，造成厂用电系统停运导致停机。在母线电气二次回路加装的备用电源自动投入装置则会在母线工作电源失去后，自动投入备用电源，增加母线供电的连续性，厂用电的重要辅机在短时失电后恢复自启动功能，可以有效地避免因短时失电而造成厂用辅机停运导致的跳机风险。根据 《防止电力生产事故二十五项反措》第22条防止发电厂、变电站全停及重要客户停电事故中的第22.1.2条自动准同期和厂用电快切装置宜单独配置，以及第22.3.2.2条要求一级重要电力用户具备两路电源供电条件，两路电源应当来自不同的变电站，当一路电源发生故障时，另一路电源能保证独立正常供电。下面以田家庵电厂#6机脱硫母线备自投改造为例，来谈谈备自投的改造的工作情况。

关键词：备自投；厂用电；高压电机；自启；反措

引言

厂用备用电源自动投入装置、与备用电源自动投入装置电连接的主电源开关和备用电源开关，备用电源自动投入装置用于根据厂用电母线上的三相交流电压判断厂用电母线是否失压，当厂用电母线失压时，控制所述主电源开关和备用电源开关的动作，将用电设备的工作电源从主电源切换至备用电源。

1、加装厂用电母线备用电源自动投入装置的必要性

田家庵电厂#6机组于2005年建成投产，配套建成脱硫6kV母线，分别由两路电源互为备用为此母线段供电。运行过程中发现装置运行灯灭，告警复归不掉，断电重新上电后依然如此。故此次结合#6机停机的机会，更换为南自厂家的PSP691UA备用电源自动投入装置，厂用母线因外部原因失电时利用备用电源自动投入装置可以保证连续性对厂用高压电动机供电，进一步避免了因厂用重要辅机失电而造成机组非停的危害。

2、备用电源自动投入装置的工作原理

备用电源自动投入装置的工作原理如图1所示。1DL和2DL为变压器高压侧开关或电源侧开关，均在合位。正常运行时1ZKK（2ZKK）合位，3ZKK为母联开关在合位，2ZKK（1ZKK）分位，2ZKK（1ZKK）作备用。当#1进线电源故障或因其它原因被断开，#2进线开关投入，且只允许动作一次。当进线开关手动跳闸或装置未充电，或有外部闭锁时，备用进线开关不会自动投入。备用电源自动投入装置在判断外部无手跳条件、开入量无闭锁、开关位置正常、母线电压无断线告警后15S完成充电，备自投装置准备好工作。

3、备自投改造实现方法及特殊性

由于我们厂的脱硫系统一次接线方式中没有母联开关3ZKK，为两路进线电源供电单母线接线方式，根据实际情况此次改造选用的这种自投方式为进线互投方式，是将备自投装置中母联开关3ZKK固定在合位，其内部开关量接点设置为常闭，装置接入一段母线电压（1TV或2TV）及工作电源进线电压（3TV）及备用电源进线电压（4TV）同一相即可。

图1

图2

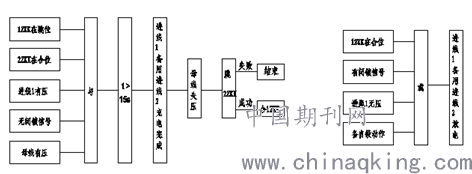

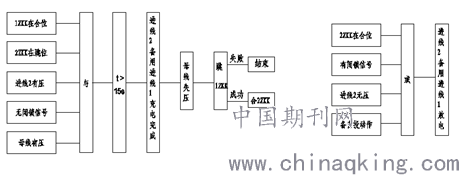

根据我们厂的脱硫6kV母线的接线方式，备自投采用进线互投方式。图2中，在进线2作为备用进线1必须无闭锁充电的条件完成充电。此时同时满足1ZKK在合位、2ZKK在跳位、进线2有压、母线有压、无闭锁信号五个条件，则备自投装置经15S延时充电完成。在外部原因作用下母线失压，备自投装置动作跳开1ZKK，合上2ZKK。图3中，在进线1作为备用进线2必须无闭锁充电的条件完成充电。此时同时满足1ZKK在跳位、2ZKK在合位、进线1有压、母线有压、无闭锁信号五个条件，则备自投装置经15S延时充电完成。在外部原因作用下母线失压，备自投装置动作跳开2ZKK，合上1ZKK。

在这里要注意的一点是，进线互投方式受装置定值设置决定。“压板控制字”中的“进线Ⅰ备用投退”“进线Ⅱ备用投退”可以根据实际的运行方式来整定投退，如果运行规程规定运行方式是由工作切备用，则应将“进线Ⅰ备用投退”整定为0，“进线Ⅱ备用投退”整定为1。一般情况，备用电源自动投入装置采取的是单向切换，即工作电源切换为备用电源的方式，但微机装置做得较灵活，例如南自的这个备用电源自动投入装置也提供了反向切换的选择，如果厂用母线可以实现合环操作的话，允许互切互投，则两个控制字都应整定为1。此外，为防止PT断线对备自投造成误判误动作，还应将“PT断线闭锁”控制字整定为1。

图3

结论

综上所述，备用电源自动投入装置二次回路中起着至关重要的作用，大大提高了母线供电的持续性，减少发电厂重要辅助电气设备的启动电流及时间，保证发电厂电气设备的稳定运行，提高了电力系统的安全生产可靠性。

参考文献：

[1]贺家李.电力系统继电保护原理[M].北京:中国电力出版社,2010.

[2]宋平岗等.电气工程基础[M]. 武汉:华中科技大学出版社,2005.

[3]国家电网公司继电保护培训教材[M].北京:中国电力出版社,2009.

[4]曹娜.电力系统分析[M] . 北京:北京大学出版社,2009.

[5]防止电力生产事故二十五项反措[M].北京:中国电力出版社,2014.

作者简介：（作者硬性要求，务必留着）

陈静(1979-)，女，安徽淮南人，2007年毕业于安徽理工大学电气工程及自动化专业，工程师。研究方向：备用电源自动投入装置在电力系统生产中的应用研究。
