提高超高层转换桁架一次拼接精确率论文_徐顺超1,李宗才2,乔元亮1,马耀坤1,张汝超1

1中建八局第一建设有限公司 山东济南 250000 2济南市工程质量与安全中心 山东济南 250000

摘要：环带桁架是超高层巨柱结构的关键构件之一，环带桁架主要有两种功能，一是作为楼板体系的转换构件，二是连接所有的巨柱形成抗侧力休系共同抵抗处荷载，增加结构刚度。环带桁架一般由钢梁、钢柱、斜腹杆等主要构件组成，构件数量多、拼接复杂、加工及安装精度控制难度大，容易出现构件对接偏差较大的问题。

关键词：超高层；装换桁架；拼接

1工程概况

项目工程建筑面积25.38万㎡，总工期879天；塔楼建筑总高度为339m，塔楼地上69层。结构在30层、50层设置转换钢桁架，体量大，结构复杂。单层用钢量可达1200吨、单个构件重量可达20吨，构件类别主要包含钢梁、钢柱、斜腹杆，单层构件可达110个之多。主要功能为高端办公和五星级酒店，由济南高新控股投资建设，中建八局总承包施工。

2选择课题

理由一：质量要求高，钢结构工程要求缺报“中国钢结构金奖”，转换桁架的施工质量直接影响整个钢结构外框外观，转换桁架层观摩频率高，影响观摩效果。

理由二： 工期压力大，转换桁架层结构复杂，施工工艺难度较大、体量大、场地狭小，拼接安装的精确率直接影响工期，对工期的影响大 。

理由三：受力要求高，转换桁架在本工程起重要作用，属重要结构受力节点，其精确度影响焊接质量、受力点，需谨慎对待。

3现状调查

管理小组对项目现场2区、4区两个区的安装精度及焊接探伤情况进行调查，共调查20条钢柱焊缝、160条钢梁接口情况。发现吊装完成焊接之前钢柱错口出现3个，合格率85%，钢梁错口出现22个（其中焊接过程中钢梁出现新错口4个），合格率86.3%。

通过对每条错口形成的原因进行简单分析，得出（1）焊接变形（2）定位误差，是影响超高层转换桁架一次拼接精确率的关键因素。

4确定目标

根据现场实际调查及以上排列图分析显示：“焊接变形”、“定位误差”问题出现的累计频率为71.7%，如果能够将此问题完全解决，则施工合格率能达到86.1%+（1-86.1%）x71.7%=96.1%， 若可以解决80%，则施工合格率为86.1%+（1-86.1%）x71.7% x 80%=94.1%，若可以解决90%，则施工合格率为86.1%+（1-86.1%）x71.7% x 90%=95.1%，根据业内情况、相关兄弟单位的调查，针对超高层转换桁架一次拼接准确率同行业曾达到 的最好水平为95.4%。但考虑到其他因素对解决问题造成影响，小组确定目标合格率为95.5%。

5原因分析

针对活动目标及上述出现的施工质量问题，结合现场调查获得的相关信息，QC小组对影响因素进行了分析和讨论，对分析出的各种因素汇总后绘制了影响“吊装碰撞”和“定位误差”的因果图：

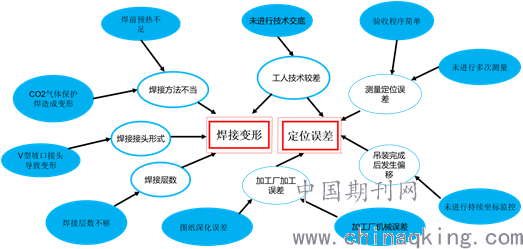

因果因果图

通过以上因果关联图得出末端因素有：

表1末端因素汇总表

6确定要因

根据末端因素，QC小组运用调查分析、现场验证的方法意义进行分析，绘制出要因确认表

表2要因确认计划表

我们通过现场调查、认证及翻阅所有相关设计图纸资料等方法进行调查分析，逐一进行验证，判断是否为主要原因：

表3 要因确认表

小组成员结合现场实际情况，经过认真分析，从以上10个末端因素中确认出3个主要因素，即：

1.焊前预热不足；

2.焊接层数不够；

3.吊装完成未进行过程监控

7制定对策

小组成员针对以上要因，结合现场实际条件，制定不同的对策，经过对策评估得出以下最佳对策，并由专人负责落实，具体如下：

实施一：

表4对策实施表

8 实施对策

制定对策后，QC小组进行了具体布置落实，对人员进行分工，实施对策表中的各项措施：

实施一：采用预热履带进行预热

（1）加购履带式加热器，由专人管理预热履带。

（2）由专人监督每条焊缝的预热温度，预热履带的使用覆盖所有焊缝，所有焊缝预热温度达到规范要求。

实施二：焊接层数不够

每条焊缝焊三层以上，板厚较大的焊缝增加层数。

实施三：安排专门测量员每隔3小时复核一次定位坐标

（1）安排专门测量员每隔3小时复核一次定位坐标

（2）总包和监理增加过程抽查力度

9效果检查

9.1质量效果

2018年9月1日，QC小组成员对50层转换桁架现场1区、3区环形桁架拼接精确率进行了检查。经检查，现场环形桁架钢梁一次精确率达到了95.6%，达到了预期的目标。

经过与实施前对比，焊接变形由原来的39%下降到12%，定位误差由原来的33%下降到25%，成为次要原因，说明采取的措施有效。

9.2经济效果

通过本次活动，提高了超高层转换桁架一次拼接精确率，验收一次合格，工期问题得到一定程度保证，避免了返工材料的浪费，取得了良好的经济效益。

9.3社会效果

通过本次QC活动，小组成员共同努力，工程施工管理水平和质量水平有了很大提高，减少了返工浪费，还维护了企业良好的形象，提供了超高层转换钢桁架一次拼接的管理知识。同时也积累了转换钢桁架相关施工经验，为以后施工类似项目打下良好的基础。获得业主、监理、质监和行业主管部门的好评。
