摘要：随着移动互联网的迅猛发展，通信质量和用户体验成为了移动通信系统设计的首要目标。然而干扰一直是影响通信网络性能的负面因素，对接通率、掉线率都会产生重要影响，严重影响用户感知。本文从系统内干扰、系统外干扰两个纬度研究探讨解决干扰问题的优化思路和整治方法，从而有效提升用户体验。
关键词：通信质量 用户体验 系统内 系统外
1、概述
干扰是日常无线网络运维优化中的重点。本文从系统内干扰、系统外干扰两个维度研究探讨解决干扰问题的优化思路和整治，从而有效提升用户体验。
2、系统内干扰优化
2.1 远距离同频干扰优化
一．远距离同频干扰原理
TDD无线通信系统中，在某种特定的气候、地形、环境条件下，远端基站下行时隙传输距离超过TDD系统上下行保护时隙（GP）的保护距离，干扰到了本地基站上行时隙。这就是TDD系统特有的“远距离同频干扰”。在大规模部署的网络中，此类干扰较为普遍，且可能会对本地基站的上行用户随机接入时隙以及上行业务时隙造成干扰，从而影响用户上行随机接入、切换过程以及上行业务时隙。
二．远距离同频干扰规律及优化手段
1.远距离同频干扰规律总结
（1）频域整体均有抬升，中间6个RB（RB47-52）抬升更明显。
（2）影响范围大，城郊及农村受干扰小区多于市区，夏季雨后天晴稳定天气容易出现，时间段从晚22时持续至次日8时；
（3）干扰小区具有明显的方向性，且干扰源不固定。
2.远距离同频干扰优化手段
（1）增大Gp的时间长度。相当于增加了干扰生效的传输距离，可使干扰的功率值进一步减小，但会对基站下行小区的峰值速率和小区容量造成影响。
（2）下倾角自动调整。由受扰基站定位出施扰基站后，如果通过X2接口信息交互确认为施扰基站下倾角设置的问题，可加大施扰基站的下倾角角度。
2.2 GPS故障优化
一．GPS故障导致的干扰原理
当GPS出现故障不工作时，会对周边其他小区产生明显的上行干扰，从前期处理的一个案例发现，该类小区频域100个RB中RB7，RB48-51及RB92呈明显尖峰突起状，其余RB干扰电平很低。由于GPS故障导致，干扰最大时段影响周边25km范围内300多个小区。
二．GPS故障导致的干扰优化手段
对全网的干扰小区监控，对突增的干扰小区撒点在地图呈现时，如图2-5突增干扰小区分布，分布在大片区域。对突增干扰小区实时和历史故障核查，找出GPS故障小区，应及时关闭该站点并通知代维上站处理故障。
2.3 硬件告警
一．硬件告警分类
1.光衰：主要是由于RRU和DU板中光模块在使用过程中性能下降，产生干扰。
2.驻波：主要是由于RRU和天线之间老化或者进水等原因性能下降，产生干扰。
3.其他告警：如Link Failure、calibration falirue和HW Fault等。
3.分布系统故障：分布系统包含了有源和无源器件，长时间处于工作状体，会出现一些严重的故障。
二．硬件告警导致的干扰优化手段
1.光衰、驻波告警：查询网管无线侧连接图和光衰驻波值来判断告警造成干扰和告警的具体位置，及时关闭该站点并通知代维上站处理告警。
2.其他告警：查询网管实时告警。
3.分布系统告警：核查室分小区状态正常无相关告警后，由于室分小区连接室内分布系统众多，需要逐个排查。首先分别闭掉每个RRU，观察干扰是否继续存在。当闭掉某RRU，干扰消失，让该RRU直接一个负载，若无干扰，可得知该RRU无故障，再排查室分分布系统。
3、系统外干扰
3.1 杂散干扰优化
一．杂散干扰原理
由于发射滤波器的不理想，发射机带外的泄漏、谐波发射、寄生发射、互调产物以及变频产物落入到其他系统带内，引起其他系统底噪抬升，从而引起灵敏度恶化的一种干扰。
二．杂散干扰规律及优化方案
1.杂散干扰规律总结
（1）100个RB典型特征为前端RB底噪较高，后端RB底噪较低整体曲线较为平滑，干扰带宽一般为前10M。
（2）影响单个站点，范围有限。
2.杂散干扰优化方案
（1）增加系统隔离度。在两系统共平台、天线调整不受限、未按图纸施工情况下，通过调整受干扰系统天面与干扰系统如DCS1800、电信联通FDD等天面的垂直距离、方向角和水平距离来提高两系统间的隔离度。
（2）在干扰系统加装杂散抑制滤波器。在天面物理调整空间受限情况下，加装额外的杂散抑制射频滤波器来降低杂散干扰。
3.2 阻塞干扰优化
一．阻塞干扰原理
由于接收滤波器的不理想，接收滤波器并不完全抑制掉带外信号，所以会接收到一定强度的带外信号。如果带外信号足够强，则接收滤波器将会接收到足够强的带外信号，从而引起干扰。
二．阻塞干扰规律及优化方案
1.阻塞干扰规律总结
（1）频域100个RB的典型特征为绝大部分RB均受到强干扰。
（2）影响单个站点，范围有限。
2.阻塞干扰优化方案
（1）增加系统隔离度。在两系统共平台、天线调整不受限、未按图纸施工情况下，通过调整被干扰系统天面与干扰系统如DCS1800、电信FDD等天面的垂直距离、方向角和水平距离来提高两系统间的隔离度。
（2）在受干扰系统加装抗阻塞抑制滤波器或整体更换RRU。在天面物理空间受限情况下，加装额外的加装抗阻塞抑制滤波器（该滤波器可内置于天线中）或整体更换抗阻塞性能更优的RRU来抑制阻塞干扰。
3.2 谐波/互调干扰优化
一．谐波/互调干扰原理
当两个或多个干扰信号同时加到接收机时，由于非线性的作用，这两个干扰的组合频率有时会恰好等于或接近有用信号频率而顺利通过接收机。
二．谐波/互调干扰规律及优化手段
1.谐波/互调干扰规律总结
（1）频域100个RB的典型特征为某个或者某几个RB呈尖峰突起状，未受干扰RB底噪很低。
（2）影响单个站点，范围有限。
2.谐波/互调干扰优化方案
（1）更换GSM900频点。在GSM与LTE共平台或者与LTE天线对打存在谐波情况下，避免GSM900频点谐波落入1880-1900MHz之间。
（2）更换DCS1800频点。在DCS1800与LTE共平台或者与LTE天线对打存在互调情况下，避免DCS1800频点互调落入1880-1900MHz之间。
（3）天线调整。存在谐波或者互调干扰，两系统天线对打情况下，避免GSM900或者DCS1800与TD-LTE天线方位角、下倾角，避免两系统对打。
（4）更换跳线接头或天线。若是跳线接头、天线引起的谐波/互调干扰，若干扰是跳线接头引起，更换跳线接头。若干扰是天线引起，则需要更换互调抑制指标更好的天线。
4、干扰特征总结

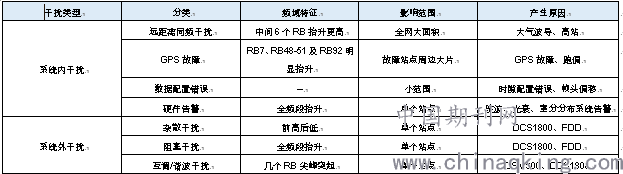

表4-1 干扰特征
.png)
5、干扰问题处理流程总结
（1）首先通过网管核查是否存在硬件告警。若有，处理硬件告警，干扰消失，属于硬件告警导致的干扰；若无，则判断是否存在系统内干扰。
（2）接着解决系统内干扰，包括GPS故障、远距离同频干扰和数据配置错误，若没有系统内干扰，则判断是否存在系统外干扰。
（3）最后解决系统外干扰，包括杂散、阻塞、谐波/互调干扰等。
参考文献：
[1]张平.LTE室内分布系统干扰类问题优化分析与方法研究[J].信息通信，2019（07）：125-127.
[2]李书宁. 移动通信网络干扰分析排查与优化研究[D].吉林大学，2019.
[3]夏宝平.TD-LTE网络上行干扰小区的优化分析处理[J].电脑知识与技术，2019，15（10）：43-44.
[4]唐志波.大气波导对LTE系统的干扰及预防策略[J].信息通信，2018（10）：207-208.
[5]吴涛.对一起TD-LTE基站干扰排查的分析和处理[J].中国无线电，2018（06）：59-60.
[6]林强智，雷蕾，黎峰，邓漫龄，陈善芳，钱笑晓，李银，左修玉，刘洁.TD-LTE网络干扰智能化识别方法[J].电信技术，2018（05）：71-72+76.
论文作者:樊健
论文发表刊物:《基层建设》2019年第32期
论文发表时间:2020/4/7
