中国移动通信集团广东有限公司东莞分公司 广东东莞 523000
摘要：伴随信息社会的运行及发展，信息时代的到来为我国移动系统的优化提供了创新空间。在中国移动CSFB环境下，其系统会呈现出语音呼叫回复模式，在通话结束之后系统会自主返回到4G网络之中，但是在CSFB环境下，具有时延性的特点，因此，在系统优化中应该进行系统的合理优化，通过对CSFB终端系统的开发及设计，保证通话系统设计的合理性，从而为4G网络环境下CSFB业务的开展提供优化经验。
关键词：4G网络；CSFB业务；时延性；提升经验
在LTE时代下，语音业务成为人们评价网络质量的重要内容，通过语言业务的建立，可以提高人们的交流速度。在现阶段很多通信设备中，如苹果5S、5C等系统的语音业务，都是通过 CSFB方式得以实现的，因此，在现阶段网络环境设计的过程中，增氧合理缩短CSFB环境下所出现的时延现象，就成为通信企业产业创新中所优化的技术形式，同时也成为运营商网络质量保证的重要发展方向。
一、CSFB业务的概述分析
在国内运营商的LTE网络环境构建的过程中，其基本的运行模式主要承载着数据业务、语音业务等，这种数据传输需要依托3G以及2G网络得以实现。而在LTE网络技术中，较为常用的语音解决方案主要是CSFB业务，是Circuit Switched Fallback的简称，在这种业务环境下，在呼叫之前需要3G以及2G网络进行语音服务的提供。但是，在CSFB业务方案确立的过程中，其最重要的指标是CSFB的回落时延性特点，这一特点在某种程度上决定了4G 用户的基本体验。文章在研究的过程中，对影响时延的不同阶段进行了系统性的分析，核心目的是通过项目的优化，构建 4G网络CSFB业务传递的高效性。在 CSFB系统运行的过程中，其基本的呼叫及挂机方式如图一所示。[1]

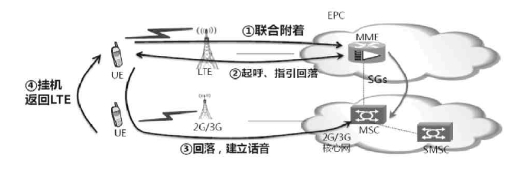

图一 CSFB业务流程.png)
二、4G网络CSFB业务时延的现象分析
（一）语音建立中的时延性
在TD-LTE网络系统运行的过程中，其语音服务系统需要在语音主叫以及被叫的过程中，进行网络系统的重新定位，并将CS语音在业务回落中进行GSM内容的完成，并在整个领域内进行业务回落的合理分析。在CSFB语音回落分析的过程中，其基本的程序主要包括了三个基本步骤分别是通过定位分析，第一，使系统回落到GSM系统之中；第二，在GSM语音中进行服务消息的读取；第三，在GMS系统中进行语音的呼叫。所以，在语言系统建立的过程中，系统的延时性也就体现在以下几个方面：首先，LTE侧的时延现象。在语音系统之中，当使用UE语音进行电话拨打的过程中，系统会自动发送一条Extend Service Request，而且，在这条消息中会自动包含了CSFB信息。在信息回落时，网络系统会自动形成时延现象，通过分析可以发现，在设计测量的过程中，整个部分的波动时延通常为150～300ms。其次，同步GSM时延，在该系统运行的过程中，UE系统在运行中会根据程序的基本消息进行GSM信息的读取，从而实现UE频率之间的 同步执行。在该 程序中通过对实际项目测试的分析，保证波动范围在500～1 000ms内。最后，GSM广播读取的时延。在UE网络接入到GSM系统之前，网络程序需要在系统内进行信息的读取，在无线环境下进行耗时分析，通过对51复帧结构的计算，应该认识到系统中的时延波动，其时间应该保持在940～1 882ms的范围。[2]
（二）通话结束换环境下的自主FR返回LTE时延
首先，在通讯系统设计的过程中，应该进行内容的重选，手机会通过系统的运行进行消息的轮流发送，并进行重选信息中GSM→LTE的发送机测量。其次，Fast Return，在该系统运行的过程中，手机会根据GSM网络进行消息的分析对LTE网络进行频点搜索，在整过程中会造成30s以上的时延实践。最后，终端系统中的自主Fast Return，对于芯片软件厂家而言，在其系统设计的过程中，手机在挂机之后会在选择之后存在着驻留频点，如果在整个过程中超过了一定的时间限制，手机将会驻留在GSM网络之上。[3]
三、 4G网络CSFB业务时延优化的相关策略
（一）基础网络的优化项目
在网络技术优化及分析的过程中，通过持续性基础工作的开展，其工作项目应该包含2G/4G环境下的网络质量优化，所以，在系统优化中，应该精确的添加2G领取频点等日常性的工作项目，保证CSFB 业务的合理运用。在基础网络项目优化中，为了优化系统的时延性特点，应该注意MME 侧的工作项目确立中，包括了 2G/4G 的无线网络优化模式，而且，CSFB的日常开启及项目的核查也应该保持项目的一致性，通过MME侧的核查，可以认识到 LAC 和 VLR 之间对应关系，并进行定时器设备的项目优化。MSC侧，在检查MSC侧系统中，应该充分保证系统参数资源配置的稳定性。
通过对上述系统资源的分析，应该在基础网络项目优化的过程中，做到以下几点内容：第一，在4G网络弱覆盖的环境下，应该通过MR系统的项目分析，进行弱信号区域的分析，保证120个弱覆盖区域设计的合理性。第二，在4G网络环境中，应该对LTE小区内容的信号进行核查，保证系统运行的一致性。第三，在4G网络 CSFB开关核查中，应该保证系统开启在100%的状态。[4]
（二）专业网络的优化策略
MSC 侧，在该系统运行的过程中，通过TCH分配 机制的构建，可以实现系统策略优化的合理性，而且，在呼叫流程运用中，会体现使用延迟性的系统设计方式，实现TCH资源串行分配的科学性。同时，在不违背时延现象的环境下，应该缩短计时器，从而使系统的前端问题得到及时性的回复。而且，在统计分析中可以发现，如果在CSFB网络环境下，呼叫系统会在Paging 到 Call con-firmed的过程中市场得到延长，通常所延长的时间为3.8s，所以，针对这一状态可以将时延设计为3s，保证系统优化设计的稳定性。BSC 侧，在该系统运行的过程中，会实施CSFB 鉴权组的相关优化策略，整个系统在单向运行的过程中，所时延的时间通常为200ms。基站侧，在该系统运行中，会实施TCH指示内容，TCH会将相关的信息直接在信道上完成，并通过加密以及信息交互的处理，完善后续系统的构建。在整个系统运行的过程中，可以有效改善信息指派过程所支出的时间。[5]
结束语：
总而言之，在4G网络CSFB业务时延优化项目分析的过程中，设计人员应该认识到GSFB所运用的环境，通过对语音通话系统的合理接入，减少4G环境下的时延性特点。而且，在通信系统设计及优化的过程中，会影响CSFB时延现象的因素相对较多，因此，在系统设计中，就需要相关的工程人员进行时延问题的综合性分析，构建科学化的解决策略，从而为4G环境下，语音通信系统中CSFB业务的及时性运用提供稳定保证。
参考文献：
[1] 杨小妹，陈成连.LTE网络CSFB回落时延优化分析 [J].信息通信，2016，03：218-219.
[2] 李宝莲.CSFB时延专项优化研究 [J].经贸实践，2015，06：241.
[3] 李昊.关于CSFB过程优化的研究 [J].信息通信，2016，04：208-209.
[4] 于贤.4G网络CSFB业务时延优化提升经验 [J].通讯世界，2016，06：43-44.
[5] 郭宝，张阳.基于时延的CSFB端到端质量优化 [J].移动通信，2014，16：21-25.
论文作者:张满伦
论文发表刊物:《基层建设》2016年13期
论文发表时间:2016/10/19
