黄山学院机电工程学院 胡娟 245041
[摘 要]：本文以电涡流传感器为例，通过具体的实验目的、设备、原理、步骤，阐述了位移式传感器的电路测量方法。以及利用MATLAB编程处理实验数据，分析计算系统灵敏度和非线性度，在此基础上拓展位移式传感器的应用。
[关键词]：电涡流；传感器；MATLAB；最小二乘法
中图分类号：TP23
A Report on The Experiment of Eddy Current Sensor
HU Juan
(College of Mechanical and Electrical Engineering, HuangShan University, Huangshan Anhui, 245041, China)
[Abstract]: Taking eddy current sensor as an example, this paper expounds the circuit measurement method of displacement sensor through specific experiment purpose, equipment, principle and steps. In addition, MATLAB is used to process the experimental data, analyze and calculate the sensitivity and nonlinearity of the system, and expand the application of displacement sensor on this basis.
[Key words]: Eddy current; sensor; MATLAB; least square method.
1 .实验目的
（1）掌握电涡流传感器的原理和特性；（2）掌握位移测量传感器的测试过程；（3）掌握MATLAB数据处理分析方法[1-2]。
2 .实验设备
直流稳压电源、数字直流电压表、电涡流传感器及模块、铁圆盘、测微头。
3 .实验原理
线圈通过高频电流时产生磁场，当有导电体接近，导电体涡流效应会产生涡流损耗[3-5]，该损耗与导电体离线圈的距离有关，可以进行位移测量。
.png)
图1 电涡流传感器实验装置
4 .实验步骤

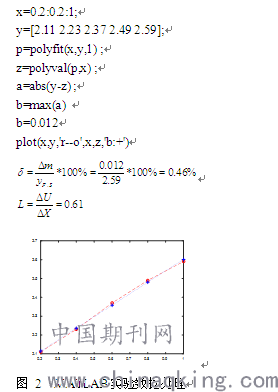

（1）安装。将电涡流传感器安装在相应模块上，在测微头端部装上铜质金属圆盘并贴上传感器的探测端，连接电源及输出，如图1所示。（2）测量。转动测微头，每隔0.2mm读一个输出电压值。（3）处理数据。根据数据，用MATLAB画出位移－电压曲线以及最小二乘法拟合直线，编程计算灵敏度和线性度，其结果如图2。
.png)
5.实验总结
从实验数据可以看出，电涡流传感器有较高的灵敏度和线性度。可以根据这一静态位移特性，将其安装到振动源的支架上并紧贴振动梁，依次在振动梁的一端增加砝码并记录输出电压值。取走砝码后可在振动梁放一不知重量的物品，根据重量－电压曲线坐标值大致求出此物重量。同理，其它位移式传感器也能应用如此。
参考文献：
[1]郭艺丹. 电位器式角位移传感器实验综述[J]. 吕梁教育学院学报,2018,35(4):85-86.
[2]张毅.自动检测技术与仪表控制系统[M]．北京:化学工业出版社，2011:122-137.
[3]何云峰,朱蕴.《传感器原理》实验教学的启示[J]. 洛阳师范学院学报,2005(02):108-110．
[4]张春鹏.差动式电感传感器测位移实验综述报告[J]. 科技经济导刊,2018,26(33):88.
[5]汪珺,杨飞,姚刚.应变片测力实验综述报告[J]. 山东工业技术.2017,07(251):278.
论文作者:胡娟
论文发表刊物:《创新人才教育》2019年11期
论文发表时间:2020/3/17
