孔蚀长度对钢丝力学性能的影响论文_刘晨阳

不同长度和深度孔蚀情况下，钢丝极限应变模拟结果如表 4 2所示。结果表明：钢丝力学性能不仅随孔蚀长度的扩展而下降，而且随孔蚀深度的增加而降低，并随腐蚀孔个数的增加，钢丝力学性能下降更多，但不太显著。孔蚀导致钢丝横截面几何形状发生显著变化，由圆形变为非圆形，因此，相对均匀腐蚀而言，钢丝力学性能下降更多，且脆断机理也发生改变，起源于钢丝表面腐蚀孔最深处，再向里扩展。

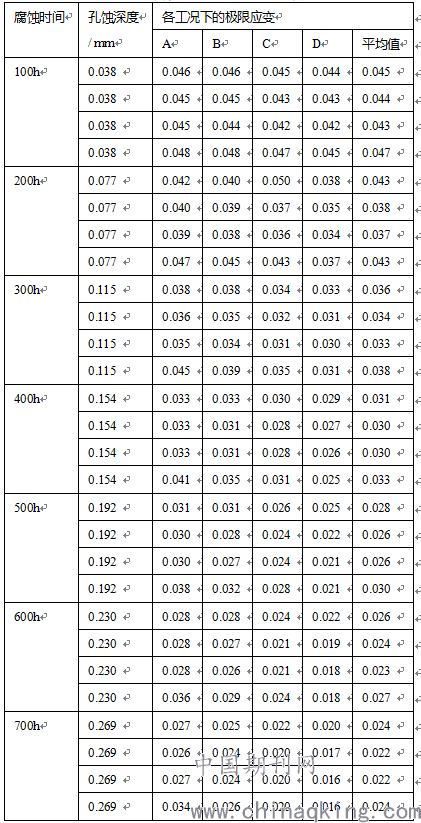

表1 不同位置孔蚀下钢丝极限应变

图 2 不同工况下孔蚀长度对钢丝极限应变的影响

2 结论

相同腐蚀深度下，孔蚀较均匀腐蚀对钢丝力学性能影响更大。同时，随孔蚀深度增加，钢丝横截面几何形状改变较大，钢丝脆断机理发生变化，断裂起源于钢丝表面腐蚀孔最深处。

参考文献

[1]张舒平.锈蚀对高强钢丝力学性能影响的研究[D].湖南大学,2016.

[2]寇保福.提升钢丝绳力学性能及其调换绳技术研究[D].太原理工大学,2015.

[3]李为腾,杨宁,李廷春,王刚,梅玉春,玄超.FLAC~(3D)中锚杆破断失效的实现及应用[J].岩石力学与工程学报,2016,35(04):753-767.

[4]陈先亮.桥梁索体钢丝腐蚀特征和力学性能试验研究[D].东南大学,2015.

论文作者:刘晨阳

论文发表刊物:《基层建设》2018年第29期

论文发表时间:2018/12/12

标签：钢丝论文;  力学性能论文;  长度论文;  深度论文;  应变论文;  横截面论文;  极限论文;  《基层建设》2018年第29期论文;
