摘要：随着电网建设力度不断加大，输电线路长度随之增加，500千伏及以上高电压等级线路新建数量突飞猛进，线路铁塔使用钢管塔的数量稳步提升。杆号牌扮演输电线路标志牌的一项的重要角色，它的安装工艺是输电线路规范管理的一种重要措施，也是考核线路是否健康运行的一项重要指标，更是线路运维人员日常工作和现场作业的重要依据，发挥着极其重要的作用。本文重点介绍钢管塔杆号牌安装使用过程中遇到的问题，及提出相应的解决方法。
关键词：输电线路；钢管塔；杆号牌；安装工艺
0背景
目前，500千伏新建输电线路大部分采用钢管塔，线路建成投产前要对三牌进行安装。输电线路杆号牌安装于铁塔横材，钢管塔横材的材料同样是钢管，杆号牌的安装支架由厂家定制生产。需要获取所安装位置的横材尺寸后，才可以对应生产安装支架的圆箍尺寸，现场经常出现尺寸型号不对应的情况。支架圆箍环绕横材钢管在运行一段时间后，经常出现支架绕着钢管旋转，导致巡视人员看不到杆号牌的信息内容。
1 杆号牌常规安装支架的应用现状
（1）随着社会经济的迅速发展，对电力需求越来越大，输电线路切改、开断、T接等基建、技改项目频繁施工，导致线路名称改变或线路杆塔号次序打乱，需要对线路杆号牌进行更换、移动安装。目前使用的杆号牌支架多数是由扁铁焊接而成，杆号牌通过4颗螺栓将杆号牌固定在支架上，再用螺栓将支架固定在杆塔角钢、经过圆箍固定在杆塔钢管或是爬梯立柱上，杆号牌拆装时需要和安装支架一起拆下来，由于输电线路户外恶劣的运行环境，大量螺栓出现腐蚀现象，无法对螺栓进行松动，在对杆号牌更换和移动作业时，需要破碎大量螺栓，浪费大量人力和时间；而且，在破碎螺栓时，会造成大量杆号牌和支架损坏。
2 供电局地区杆号牌更换工作出现问题
（１）由于广东电网有限责任公司惠州供电局的快速发展，超高压特高压等线路的投产，诸多线路面临改造和Ｔ接，所以大量的线路杆号牌需要调整。由于杆号牌材质采用铝制，极易导致杆号牌产生褪色现象，很多都已经模糊不清需要及时更换。
（２）由于杆号牌安装时部分使用防盗螺母，在更换这样的杆号牌时需用螺母破断机把防盗螺母打断，因此操作比较繁琐，而且在使用方法不当的情况下刀头很容易损坏。另一方面，由于装有防盗螺母的杆号牌需要整套进行更换，所以在工作中造成了很大的工时浪费，同时也加大了工作量，降低了工作效率。
3新型杆号牌安装支架的设计和研制
要想解决钢管塔的杆号牌安装使用中遇到的麻烦，重点研究以下三个问题：1、制作可调节式的杆号牌支架圆箍，使其周长可以调节，适用于不同直径的钢管；2、使用橡胶等填充物增强圆箍与钢管之间的摩擦力，使杆号牌支架牢固不发生扭转；3、使用杆号牌不打孔的安装方式，不削弱杆号牌强度，使其在恶劣气象条件下运行也不被折断。
3.1 杆号牌安装支架的改进设计
针对常规杆号牌安装支架在安装、运行、更换过程中存在的问题，设计出一种结构稳定的输电线路钢管杆杆号牌安装支架，安装支架设计为卡槽形式，杆号牌可以抽插式安装和拆除，达到更换杆号牌不需改动和拆除安装支架的目的。
3.2杆号牌安装支架的研制
（1）根据钢管杆标示牌的安装特点和杆号牌的尺寸，我们研制出新型可调节卡槽式角钢管杆的安装支架。
（2）支架材料选用镀锌长铁片加工焊接而成，耐腐蚀性好。
（3）固定装置要根据不同的钢管尺寸均能够满足安装要求，钢管杆塔采用可调节式紧固抱加焊缝固定卡槽组合装置进行固定。
（4）卡槽主要用于卡杆号牌，要求拆、装方便，达到更换杆号牌省时高效的目的。根据杆号牌的厚度及尺寸进行确定卡槽的宽度及外框尺寸，因钢管塔多应用于500千伏及以上电压等级的线路中，220千伏至500千伏按照《Q-CSG 10002 南方电网架空线路及电缆安健环设施标准》要求尺寸为500mm*400mm，卡槽可以用扁铁弯制成“U”型，其开口宽度略大越杆号牌厚度，外框尺寸略大于杆号牌尺寸。
（5）为了防止杆号牌被盗，在杆号牌安装支架上部支撑架和杆号牌上部开孔，用不锈钢螺栓紧固。

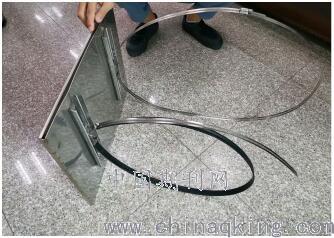

.jpg)
3.3可调节式支架圆箍
在钢管上实现圆箍的可调节目前塔材厂家并未采取此种加工方法，而是根据钢管的尺寸定制相应的抱箍，而在实际生产安装过程中，由于数量过多、输电线路深山老林未统计好确切塔位所需要的抱箍，常常会出现抱箍与铁塔尺寸不对应安装不上。而采用可调节式圆箍后，尺寸可以调节，无需考虑具体的钢管尺寸，均为通用版本，再不会出现因尺寸问题而进行返工。抱箍与钢管之间的防滑胶条增强了摩擦力，使杆号牌支架不易发生扭转。
3.4抽插式杆号牌支架的效用
通过最新研制的抽插式杆号牌支架与原杆号牌更换作业工具的比较，能够在以后的杆号牌更换工作中实现以下几点：
提高工作效率．抽插式杆号牌支架在安装时不需对原来杆号牌支架进行拆卸，特别是装有防盗螺母的杆号牌支架不需要对螺母进行破断，这样的话可以大大减少作业时间，并且减少工具的携带重量，从而提高工作效率可以大大减少材料的浪费。装有防盗螺母的杆号牌需要更换时要整体拆卸，而新的抽插式杆号牌支架一次成型，不用多次更换，这样就可以大大降低材料的浪费。其优点：可调节式圆箍与任一型号钢管可以匹配；支架与钢管间的固定限制位移，防止受风力旋转；保证杆号牌完整性，不降整体强度。
4结束语
通过该可调节式钢管塔杆号牌支架的研制，在以后的杆号牌更换工作中只需拆卸其上端防盗孔的２个螺丝就可对杆号牌进行更换，省时省力，大大提高了工作效率，而且更换时极大的减少了材料的浪费，提高了经济效率。但由于该研究成果实施的时间短、覆盖范围小，目前只在4条线路上进行了试点安装，覆盖比例不是很大。随着社会经济的发展，超、特高压工程的不断深入，输电线路的覆盖面会越来越广，希望其能在今后的工作中得到更充分的利用。
