浅谈硅酸铝纤维棉包钢构施工技术质量控制论文_曹成伍

广州建筑工程监理有限公司 广东广州 510000

摘 要:钢材虽为非燃烧材料,但钢不耐火,温度为400℃时,钢材的屈服强度将降至室温下强度的一半,温度达到600℃时,钢材基本丧失全部强度和刚度。因此,当建筑采用无防火保护措施的钢结构时,一旦发生火灾,结构很容易遭到破坏。本文主要结合工程实例分析了硅酸铝纤维棉棉包钢施工技术质量控制,主要从施工技术控制和相关防治措施等方面进行了论述。

关键词:硅酸铝纤维棉;包钢;施工;粘贴

钢结构防火即是在钢结构的表面施加一定的防火措施,是钢结构构件在火荷载作用下,也能使钢结构处于稳定状态。到为止人们对钢结构的防火保护主要采取三种措施,即直接包敷保护法、屏蔽保护法和充水冷却保护法。三种措施中直接包敷法由于简便易行、防护性能良好和造价经济,在工程中最为常用。直接包敷法是指在钢结构构件表面或外围直接施用防火材料,如砌筑粘土砖、浇注混凝土、抹灰、喷涂防火涂料和包封防火板材等,将裸露的钢构件包封或覆盖起来,从而达到提高钢结构耐火能力的目的。本文主要分析在钢材上包裹硅酸铝纤维棉这种特殊的材料,以便钢结构达到满足耐火极限的性能。

1工程概况

本工程位于广州市荔湾区恩宁路125号,项目为粤剧艺术博物馆,防火施工面积3500㎡,设计钢结构防火等级为二级。本施工工艺为粤剧艺术博物馆采用硅酸铝纤维棉包钢柱、钢梁施工要求和施工方法,旨在明确施工操作顺序和施工控制管理。本工艺仅适用于粤剧艺术博物馆项目采用硅酸铝纤维棉包钢柱、钢梁的施工方法。

2施工流程工艺

工艺流程:清洁防火面→下料→打胶→粘贴→质量检验。具体如下

1)清洁防火面:用毛巾把整个工作面抹干净确保粘胶效果及平整。

2)下料:根据不同工作面尺寸下好防火面。

3)打胶:先将高温胶搅匀,在工作面和硅酸铝纤维棉上涂均匀,确保粘贴效果

4)粘贴:粘贴位置正确,压实铺平确保尺寸正确

5)质量检验:先检查材料是否合乎要求,施工是否牢固,尺寸是否正确。

3 施工技术控制

3.1施工准备

钢构件安装均已经质量验收合格,硅酸铝纤维棉和高温胶均送检达到国家标准要求。

硅酸铝纤维棉双面涂界面剂。因硅酸铝纤维棉具有很强的憎水性,与聚合物胶浆的粘结力不强,为提高硅酸铝纤维棉与钢构件的粘结力,可在施工前涂刷界面剂进行处理,硅酸铝纤维棉涂刷界面剂后,与钢构件的拉拔强度可达到0.1MPa以上。

3.2硅酸铝纤维棉与钢构件的粘贴

拌和岩棉专用粘结剂:在干净的容器中倒入粘结浆液,边加料边搅拌。30分钟内用完。

粘贴:硅酸铝纤维棉隔离带的粘贴要与钢构件粘贴按统一工序进行,即柱由下至上、梁由一端向另一端拼缝延伸全部粘贴。

硅酸铝纤维棉粘贴采用满粘法:采用满粘法施工时,胶粘剂的涂抹面积与硅酸铝纤维棉面积之比为100%。

胶粘剂应涂抹在硅酸铝纤维棉上,而不是涂抹在钢构件上,涂胶时应按面积均布,硅酸铝纤维棉侧边应保持清洁,保证接头处粘贴到位。

硅酸铝纤维棉涂胶后要及时粘贴,粘贴时应轻揉滑动就位,不得局部用力按压,硅酸铝纤维棉对头缝应挤紧,并与整体钢构件表面粘贴面齐平压紧,胶粘剂的压实厚度宜控制在3-5mm,贴好后应产即刮除板缝和板侧面残留的粘结剂。防火毯与防火毯、防火毯与钢构件有粘贴面间隙不应大于2mm。

用于硅酸铝纤维棉隔离带岩棉的密度要求:岩棉密度≥120kg/M3。

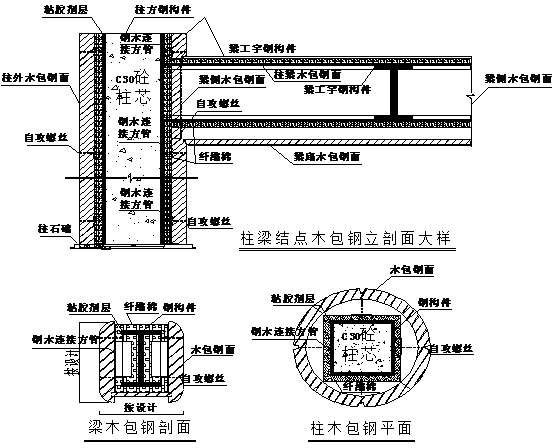

3.3硅酸铝纤维棉隔离带系统基本构造示意图:

3.4施工质量保证措施

为确保本工程的施工质量、安全、工期,施工中必须按施工组织设计、项目质量计划、安全生产保证计划的指导下进行施工。本工程中施工时应注意以下几点:

工程开工前,应组织所有涉及本工程的管理人员,现场施工人员熟悉了解本施工组织设计,使每个施工人员,管理人员对工程总体要求明确,对本岗位的责任,质量要求和技术要求心中有数。

项目经理按照方案的宗旨和示意图,充分运用自己的工作实践和管理经验精心组织、管理。协调指挥好队伍精心施工。

施工技术措施要求既满足了规范、规程和设计要求,又考虑了实际施工中千变万化性,既有依据标准,又有成熟经验,在施工中不得任意放宽。

严格执行施工中的检验复核制度。严格工序之间的交接制度、保证工序质量。

施工中还应健全完善工序的自检和工序之间互检工作。下道工序检查上道工序是否合格,如不合格必须重新返工处理,至合格,然后再进行后续工序施工。每道工序的负责人应认真把关,前一道工序应对下一道工序负责。

4硅酸铝纤维棉包钢构件墙面抹灰抗裂空鼓防治措施

由于本工程中的别院大部分均采用的是钢结构框架,钢结构为了达到防火施工要求,均采取了在钢件外全包一层硅酸铝纤维棉的材料,设计在室内钢柱梁架及连廊钢柱、连梁均采用木包钢技术来仿古装饰的,建筑外墙均采用的是老青砖清水缝面,内墙包柱采用加气块组砌法,因此必须对硅酸铝纤维棉包钢构件的墙体连接部分刚度要进行加强处理:

首先,在钢件表面(按包棉的宽度缝位)两外边缘加点焊φ25mm钢筋头,钢筋头伸至内墙砖边(留缝宽度不大于30mm),然后采用1mm厚、短节距12mm、长节距30mm、丝梗宽1.35mm棱形钢板网满布,将钢板网绷平点焊固在φ25mm钢筋头表面。

其次,钢件面分层批荡,首先在布钢板面外向网眼内填塞满至砖墙面的批荡砂浆打底抹平,待底层砂浆干凝后,再按原设计要求不同结构处理进行二次挂网,然后才能面层批荡施工。

5硅酸铝纤维棉包钢构施工质量监督要点

由于外包裹防火涉及日后使用安全问题,因此在现场施工质量监督中,应注意以下几点:

1)硅酸铝纤维棉及高温粘结胶必须是有资质的厂家生产,且提供相关的检验报告,同时现场要做好见证送检合格后才能在工程上使用。本工程所有的硅酸铝纤维棉、高温粘结胶、钢材及外包的木质材料均送至国家防火建筑材料质量监督检测中心检测达到设计要求后才在本工程使用。

2)硅酸铝纤维棉包钢构施工由经批准的专业施工单位负责施工,这样,从施工质量方面得到保证。

3)由于本项目采用的硅酸铝纤维棉包钢构施工属新材料、新工艺的防火施工方法,故在钢梁、钢柱经国家防火建筑材料质量监督检测中心检测合格后,现场对该新工艺的专项施工方案经过专家论证后才进行实施,确保质量控制检查标准的主控项和一般项能满足要求。

6结语

总之,由于当今钢结构工程施工比较普遍,采用硅酸铝纤维棉包裹的防火方式既能满足钢结构的防火要求,且由于硅酸铝纤维棉厚度薄减少了梁、柱的截面面积,同时施工工艺简单,特别是在一些仿古建筑中应得到很好的推广,提高钢结构构件和结构整体的耐火性能,促进钢结构的应用和发展。

参考文献:

[1]刘剑.钢结构建筑抗火设计及防火保护探讨[J].山西建筑.2009,35(2):88-89.

[2]赵宗治.钢结构防火保护设计及选用防火涂料应注意的几个问题[J].消防技术与产品信息.1995,(11):24~25.

论文作者:曹成伍

论文发表刊物:《低碳地产》2016年7月第14期

论文发表时间:2016/10/20

标签:;  ;  ;  ;  ;  ;  ;  ;

浅谈硅酸铝纤维棉包钢构施工技术质量控制论文_曹成伍
下载Doc文档

猜你喜欢
