2.国网四川省电力公司检修公司 610000
电气试验QC小组
一、实施背景
（一）选择课题
1.采用头脑风暴法收集课题
小组成员结合自身经验，分析和思考在生产工作中所遇到的问题，发现现有的SF6密度继电器校验存在着许多问题。
2.课题背景分析
（1）SF6气体的重要性
SF6气体是一种无毒、无色、无味，化学性能极稳定的物质，具有优异的灭弧和绝缘性能。目前SF6气体广泛应用于电力企业的电气设备中，特别是在组合电器设备中，SF6气体是安全的重要保障。
（2）现有校验方式存在的问题
在GIS设备中，SF6密度继电器的装设一般以气室为单位，对于一条常规线路，其气室数量一般多达10-20个。小组成员以A变电站、B变电站、C变电站三个不同变电站的500kVGIS线路间隔年检时的SF6密度继电器校验时间为调查统计对象，对各个变电站于2015年7月至12月期间进行500kV GIS线路年检时的SF6密度继电器校验时间进行了调查，结论：目前的密度继电器校验方式花费工作时间长，占用人员多。
3.课题提出与可行性分析
（1）提出课题
针对存在的问题，小组集思广益，提出以缩短GIS设备SF6密度继电器校验时间为此次QC课题。
（2）课题意义
目前GIS站越来越普及，SF6密度继电器的使用也越来越广泛。面对快速增长的SF6密度继电器数量，传统的密度继电器校验的缺点也愈发明显。因此，缩短GIS设备SF6密度继电器校验时间，有利于提高工作效率，降低时间成本。
（3）可行性分析
2014年，小组在对绝缘油色谱分析仪进行改进的时候，曾对气体压力的控制和采集方式进行了一系列的理论和试验研究，对常见的气压控制阀门和数值采集表计都进行过分析和对比，对此次课题有很强的指导意义，该课题具有很强的可行性。
（二）现状调查
1.校验流程
现有的SF6密度继电器校验流程如图1所示。
.png)
图1 常规SF6密度继电器校验流程
（三）设定目标并进行目标量化分析
小组充分研讨，提出了活动目标，开展了量化分析，如表3：
表3 QC活动目标与目标量化分析表
.png)
三、对策与实施
（一）制定对策
1．根据确定的几点要因，制定了相应的对策：
（1）制作独立电路板块，直接在二次汇控柜上取信号，完全避免拆除原有二次线路，拆接引线数量减少了50%。同时，在汇控柜处进行操作方便快捷，解决了不易触碰引线和不易观察节点的问题。
（2）利用GIS设备本体内部的少量SF6气体作为检测气源，避免了外置气瓶的使用，既缩小了仪器的总体积，同时也减少了仪器的总重量。
2．制定对策表

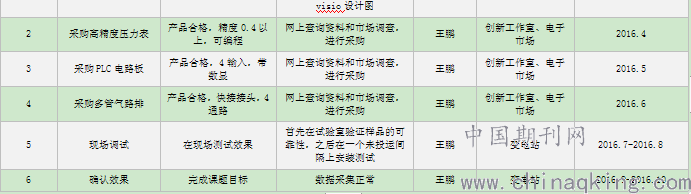

针对拟定的目标和提出的方案，小组成员理清思路，明确分工，制定了实施对策表，如表5所示。
表5 对策表
.png)
（二）对策实施
1.绘制设计图
（1）深入理论研究和资料收集
QC小组认真学习了SF6密度继电器校验原理，并充分了解了现场实际情况后，确定了基本设计结构。
（2）完善装置功能
装置的主要功能包括仪表校验和结果数字化显示。此外，装置还能满足同时开展SF6气体试验的要求。

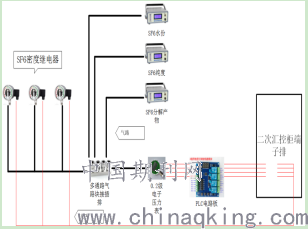

设计图见图2。
图2 总体设计图
2.采购高精度压力表
选择的是电子式可编程压力表，精度为0.2。电子式数据显示较机械式更直观。
3.采购PLC电路板

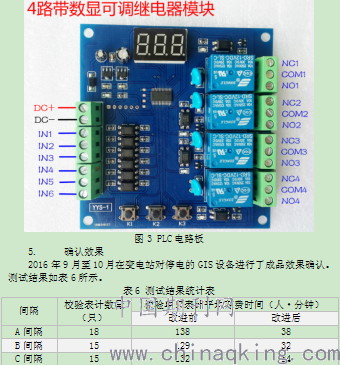

选择的是PLC逻辑可编程器件电路板，4输入，带数显。如3图所示。
4.现场调试
2016年7月至8月在变电站对停电的GIS设备进行了成品现场调试。
测试负责人：王鹏
测试方法：对停电SF6密度继电器进行校验，并与原有密度继电器校验结果进行对比。
测试结果：结果一致。
效果检验人：王鹏
效果检验结果：完成目标
四、展望
本小组成员共同运用QC的方法针对选择的课题进行了分析，解决了在生产过程中实际遇到的问题，研制出了便于携带，使用方便，安全可靠，高效率的SF6密度继电器校验仪。由于前期资金的显示，未能较大范围的试点。如果可以在未来的实际工作中使用，则可有效的了解到该创新成果的效用。
此次QC活动为我们小组在今后解决变电运维、检修的电力生产中类似的问题积累了宝贵的经验，达到了预期的目的。下一步，结合实际生产工作，将继续对智能变电站的相关设备进行研究和探索，对密度传感器进一步进行改进，使之应用更为广泛，为电网的安全稳定运行贡献一份力量。
论文作者:王鹏1,古烨2,赵涛2
论文发表刊物:《建筑学研究前沿》2019年20期
论文发表时间:2020/1/8
