2山东聊建集团有限公司 山东聊城 252000
摘要：HTST 聚苯颗粒不燃保温板是由硅酸钙为主要胶凝材料，辅以聚苯颗粒与其他矿物掺和料和外加剂，经混合搅拌、压制成型、养护制成的用于墙体保温工程的板材，一般称为不可燃保温板。整个外保温能阻挡墙外热量，并且满足防水、防潮、抗风以及温湿度变化造成不利影响等要求，实验证明该保温不会产生裂缝，抗撞击能力强。以导热系数极低的保温板把单个工程建筑物整体包裹起来，避免冷桥出现，降低了工程室内外热交换速度，确保建筑室内有较稳定的、适宜的温度。
关键词：不燃；HTST；环保；安装
前言
近年来，国家环保部门对工程环保要求越来越严格，随着国家“四节一环保”等政策的发布实施，以及业主对室内热环境舒适度的要求不断提高，目前外墙外保温体系已被群众认为是最有效的节能措施之一，这样可降低建筑采暖和空调带来的能耗，让更多人在最节能的前提下有着最宜居住的环境。
1 工艺流程及操作要点
1.1工艺流程
基面处理→吊线→粘贴保温板→安装并固定锚栓→表面打磨处理→界格→打底子→敷设网格布→抹面砂浆抹平面层处理→洞口找补→变形缝等位置处理→保温系统验收→外墙饰面层施工。
1.2操作要求
1.2.1外墙基面处理
（1）清楚底面垃圾。基层凸出部位用磨光机打磨处理，凹陷不位用抹面砂浆找平。
（2）砂浆施工时温度在6℃~28℃之间。
（3）用检查尺检查墙面的垂直平整情况，最大偏差每米不能超过4mm，有超差的必须进行处理。
（4）外墙界面砂浆的施工超过24小时的可进行如下操作。
1.2.2拌制HTST 聚苯颗粒不燃保温板粘结剂/抹面砂浆
HTST 聚苯颗粒不燃保温板使用的粘结剂抹面砂浆每25公斤需要水大在5-6升之间且不能使用污水。
1.2.3 使用专用粘结HTST 聚苯颗粒不燃保温板的粘结剂粘贴
该保温板的粘贴一般分为点粘法和条粘法。
（1）操作平台应避免放在风口的位置，避免由于大风加快粘结剂的硬化从而导致粘结剂起皮脱落。
（2）如若保温板表面不平整，可采用细砂纸进行打磨抹平，相并把产生的垃圾清理干净。
（3）粘结剂使用前要进行检查，对于硬化的不可使用。
（4）涂刷完粘贴剂直后要尽快粘贴聚苯颗粒保温板，并且要粘贴密实，不能留有缝隙，导致安全质量隐患。
（5）在建筑物伸缩缝位置要留出。
（6）保温板粘贴在门窗洞口处，要采取加强措施，在窗口周围要把网格布进行翻包处理。
（7）使用条粘法粘贴保温板时要关注其表面是否出现起皮现场，如果出现应及时剔除，同时粘接在保温板四个角各增加粘结点，来增加保温板的粘结强度。
（8）聚苯颗粒保温板在粘贴时应拼接紧密，不能留有缝隙，导致冷桥出现，从而降低了保温系统得隔热系数。
（9）要保证HTST 聚苯颗粒不燃保温板粘结剂使用量。
（10）保温板粘贴时应自下往上，工序必须正确，并且按照水平方向粘贴，不能多层罗列粘贴。
（11）HTST聚苯颗粒不燃保温板在外墙的转角处，应提前策划，并提前裁量好保温板的尺寸，避免在粘贴时出现保温板拼接不吻合现场，导致出现缝隙。
1.2.4锚固件的安装施工
（1）在聚苯颗粒不燃保温板粘贴牢固之后，一边情况下就可以进行对保温板的锚固，要严格按照设计及规范要求进行钻孔，并且锚固深度要不小80mm，专控深度要在160以上，在钻孔之前，要保证钻孔与墙面垂直，不能出现倾斜，从而影响锚固效果。
（2）对于面积超过0.1平方米的保温板，也要进行锚固，使用铆钉个数根据保温板大小来确定，对于小于0.1㎡的保温板，除外墙转角处外可不使用铆钉锚固。
（3）保温板在门窗洞口等位置，铺贴时应增加铆钉的数量，其间距不能大于250nn，距离基层边缘不能小于550mm。在门窗洞口、阳角、孔洞边缘处所粘贴的保温板应沿水平、垂直方向增加固定锚栓，其间距不大于300mm，距基层边缘不小于600mm。

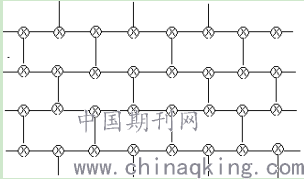

（4）外墙保温板锚固钉锚固的个数，每平方米不小于8个，每块保温板铆钉的个数不少于6个。
（5）最后使用铁锤将锚栓敲入墙体，使锚栓端部与保温板表面略底一些，这样保证后期处理比较方便。
.png)
1.2.5对HTST聚苯颗粒不然保温板表面进行维修找补
（1）对于聚苯颗粒保温板接缝部位，凹凸不平处可用细砂子进行打磨处理，但是力道要轻，且沿着垂直于接缝的部位进行打磨处理，或者垂直接缝方向进行圆周运动式打磨处理。
（2）待保温板表面使用砂纸打磨完毕后，可用羊毛刷将打磨过程中产生的细小垃圾或者灰尘清理干净。
（3）如果存在大于2mm的板缝，必须使用保温砂浆找平，待一天之后进行打磨处理，找平。
1.2.6阴角线条、成品滴水线及护角安装
（1）保温板还必须留有界格缝，防止以后因温度的变化二导致保温板起鼓或者开裂，要求每两层层高高度进行一次界格，对于造垂直方向存在较多造型的结构，可不使用分隔条。
（2）门洞及阳角的成品线条待抹面砂浆个网格成施工后，立即用抹面砂浆将线条满涂砂浆粘 于表面并用镘刀用力压平；有线条的部位网格布可以对缝和不搭接。
（3）门窗洞口、阳角、孔洞边缘处所粘贴的保温板应沿水平、垂直方向增加固定锚栓，其间距不大于300mm，距基层边缘不小于600mm。
（4）凹槽里面使用发泡填塞，填塞完成后进行割平处理，并且低于表面3mm左右，最后在最外层施打一层中性硅酮耐候胶处理。
1.2.7轻质抹面砂浆的调制
（1）轻质抹面砂浆的调制按照每一公斤使用200g的清水的比例进行调制。
（2）剂量：根据现场经验一般网格布在敷设到抹面砂浆表面时重量大约每平方米为3.5公斤。
（3）在配制抹面砂浆时，要安排专人进行监管，确保配置比例符合要求。
（4）调制是一定要按照先水后粉的流程进行添加原料，加入水泥后可以使用机械进行搅拌，但是用水量一定要严格按照配比要求，并且搅拌要充分，不能出现为溶解的胶粉颗粒等杂质。搅拌完成后应静置6分钟后方可使用。
（5）拌制好的轻质抹面砂浆要尽快用完，且不能往里面加水，并且以防止在阴凉处，防止水分蒸发过快，导致砂浆的强度降低。
（6）若果搅拌桶内剩余涂料长时间未使用，且表面出现部分固体杂质，或者表面出现硬化，则桶内砂浆不可再使用。
（7）制作完成的轻质抹面砂浆最好在40分钟之内使用完毕，如在高温大风天气则在25分钟之内使用完毕。
1.2.8玻纤网格布的粘贴
（1）在粘贴玻纤网格布之前，先对基层进行找平，首先使用两米靠尺进行测量，标出偏差，对偏差超过4mm的，要使用抹面砂浆先进行找补，然后进行打磨处理平整。
（2）黏贴之前首先把抹面砂浆均匀的涂抹到聚苯颗粒不燃保温板上，涂抹后再控制在3mm以内。然后以尽快的速度吧事先剪贴好的网格布进行敷设，最后使用抹子进行人工抹平。
（3）网格布在门窗等洞口部位要加强处理，在洞口周圈要附加一层附加层，并将网格布进行翻边处理，切不小于100mm。
（4）玻纤网的敷设不能自下而上，压实时要用力抹平，并且把网格布绷紧，不能把弯曲面朝外，这样不利于压平，容易导致网格布外露。并且网格布搭接宽度至少为100mm，上下搭接应至少为80mm。
（5）外墙面层抹面砂浆施工
待底部砂浆完全干透后，方可进行面层砂浆施工，抹面厚度以压住网格布就好，让网格布似漏非露为标准。25分钟后在进行收面处理。
1.2.9找补及维修
（1）对于外墙脚手架架眼封堵，通常等脚手架拆除后，先用微膨胀混凝土进行灌室，然后使用轻质抹面砂浆进行找平处理，带砂浆干透后，再进行外墙保温粘贴及外墙装饰面施工，并且在此部位要压入网格布。
1.2.10对于“缝”的处理
（1）对于留置的伸缩缝，界格条按照工艺顺序进行施工，不宜过早过着过晚。
（2）一些缝的处理可以根据其他专业要求进行处理。
1.2.11外墙装饰面施工工艺要点
要求外墙所选择的饰面材料必须按图纸要求进行施工。
2 结论
良好的保温性能、有效减少了采暖期室内热量散失和暑期室外高温进入房间，直接降低了冬季暖气应用和夏季空调应用时间，节约了能源，间接地降低了温室气体和空调废气排放，确保建筑物在较低能耗下冬暖夏晾，具有保护自然环境节能消耗。
由于使用外保温系统，在取得同样效果下增大了室内使用面积。由于使用外保温体系，结构物置于保温层内，降低温差变形对建筑物的影响，提高建筑物的耐久性。降低建筑物使用期间维护成本。
参考文献
[1]涂逢祥.建筑节能[M].北京：中国建筑工业出版社，2009.
[2]建设部科技发展促进中心，北京振利高新技术有限公司.外墙外保温技术百问（第2版）[M].北京：中国建筑工业出版社，2007.
[3]杨善勤.外保温墙体保温隔热性能优势[J].建设科技，2004，（13）：38-39.
论文作者:王珂1,杨思婷2
论文发表刊物:《建筑学研究前沿》2019年20期
论文发表时间:2020/1/9
标签：砂浆论文; 保温板论文; 颗粒论文; 外墙论文; 锚固论文; 聚苯论文; 网格布论文; 《建筑学研究前沿》2019年20期论文;
