一种便于收纳的数据线论文_朱雅雯

摘要：现如今，电子产品在生产、生活中普遍存在，电子产品大量生产的同时，数据线相应增多。基于此，合理设计便于收纳数据线，新型数据线能够便捷携带，并且支持数据线接头的全面保护，有利于延长数据线使用周期。

关键词：数据线；便捷收纳；表现

1便于收纳数据线设计必要性

本实用新型所要解决的技术问题是提供一种便于收纳的数据线，解决了目前数据线使用时杂乱无章、收纳不方便和不能受到很好的保护的问题[1]。

2便于收纳数据线设计具体方案

2.1数据线结构

一种便于收纳的数据线，数据线结构示意图和使用结构分别如图1和图2所示，图中标号为：1-收纳盒、2-活动轴、3-盒盖、4-挡板、401-通槽、5-固定轴、6-发条弹簧、601-固定圈、7-数据线、701-USB接头、702-电子产品连接头、8-卡扣座、9-卡扣头。它包括收纳盒（1）、活动轴（2）、盒盖（3）、挡板（4）、固定轴（5）、发条弹簧（6）和数据线（7），其特征在于：所述收纳盒（1）上端由活动轴（2）活动铰接有盒盖（3），所述收纳盒（1）内部空腔上端固定连接有挡板（4），所述挡板（4）右侧设有通槽（401），所述收纳盒（1）内部空腔中间处固定连接有固定轴（5），所述固定轴（5）上固定连接有发条弹簧（6），所述发条弹簧（6）外端一体设有固定圈（601），所述固定圈（601）上固定连接有数据线（7），所述数据线（7）贯穿通槽（401）。

所述收纳盒上端由活动轴活动铰接有盒盖，所述收纳盒内部空腔上端固定连接有挡板，所述挡板右侧设有通槽，所述收纳盒内部空腔中间处固定连接有固定轴，所述固定轴上固定连接有发条弹簧，所述发条弹簧外端一体设有固定圈，所述固定圈上固定连接有数据线，所述数据线贯穿通槽[2]。

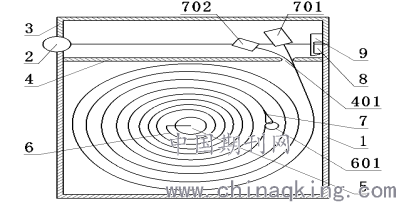

图 1 数据线结构示意图

2.2数据线原理及优点

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。一种便于收纳的数据线，包括收纳盒1、活动轴2、盒盖3、挡板4、固定轴5、发条弹簧6和数据线7，所述收纳盒1上端由活动轴2活动铰接有盒盖3，所述收纳盒1内部空腔上端固定连接有挡板4，所述挡板4右侧设有通槽401，所述收纳盒1内部空腔中间处固定连接有固定轴5，所述固定轴5上固定连接有发条弹簧6，所述发条弹簧6外端一体设有固定圈601，所述固定圈601上固定连接有数据线7，所述数据线7贯穿通槽401。

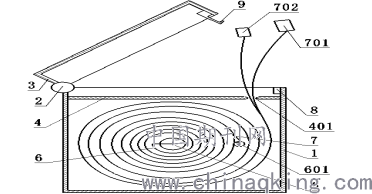

图 2 数据线使用结构示意图

本实用新型的原理及优点：一种便于收纳的数据线，使用时，从卡扣座8和卡扣头9处打开盒盖3，然后将USB接头701和电子产品连接头702拽出来，在USB接头701和电子产品连接头702拽出来的过程中，发条弹簧6开始收缩蓄力，将拽出来的USB接头701和电子产品连接头702分别与电脑和电子产品连接，使用完以后，将USB接头701和电子产品连接头702分别从电脑和电子产品上拔下来，松开USB接头701和电子产品连接头702后，发条弹簧6开始发力，让数据线7缩回收纳盒1内，然后盖上盒盖3，让卡扣头9卡在卡扣座8上，数据线7收纳便完成，大大方便了人们的使用，而且还能够很好的保护数据线7上的USB接头701和电子产品连接头702，本实用新型结构合理，使用方便，制作成本低，适合推广使用[3]。

结论：掌握便捷收纳数据线设计原理，能够拓展设计人员思路，大大提高这类数据线利用率。与此同时，还能避免数据线使用出现杂乱无章现象，进而提高数据线利用率。因此，相关设计人员应紧密联系现实生活，结合生活实际，为便捷收纳数据线实用性增强提出合理化建议。除此之外，还能为相关便捷收纳物体设计提供依据和思路引导，这对人们生活质量提升有积极影响，有利于增强设计人员自信心，调动设计热情。

参考文献：

[1]白娟娟. 一种可收纳数据线的手机充电器:, CN106981911A[P]. 2017.

[2]林强, 巩子墨, 季如佳,等. 简易线材收纳装置的设计[J]. 机械工程师, 2016(1):125-127.

[3]佚名. 数码产品收纳计划[J]. 数字家庭, 2013(2):132-133.

论文作者:朱雅雯

论文发表刊物:《科技研究》2018年10期

论文发表时间:2019/1/3
