耿晓亮 孟利 杜亚非 王宁
中建八局轨道交通建设有限公司 北京 100035
摘要：可组装移动式宣传架，由宣传板部分、支撑部分、移动装置三部分组成。移动装置采用万向轮，四个万向轮通过螺栓连接在宣传面板下支腿上，支撑部分与宣传板部分均采用螺栓连接。本实用新型具有制作简单、安拆方便、经济适用、可周转性强、实用性高等优点，通过对此宣传架的使用，可以有效的减少宣传板的浪费，增加宣传板的使用寿命，降低宣传板的费用。
关键词：可组装；移动；宣传架
引言
宣传板是一种在施工场地常见的安全、质量、文明施工宣传方式，传统的方式是将宣传板直接固定在墙上，由于施工场地宣传内容更新较快，该方法对于宣传板更换较为不利，而后施工场地改进了该方法采用焊接式支架宣传装置，但由于施工该方法周转性较差，从一个施工场地向另一个施工场地运输较为困难。为了解决宣传板的安拆、更换及周转困难问题，使宣传板的放置灵活，宣传内容更新方便且周转率高，运输方便。简化宣传板的安装拆卸程序，只需将宣传板从宣传架的卡槽中插入或取出即可完成安装与拆卸。宣传板支架在运输过程中可将其拆分，到指定位置进行安装，并实现在同一施工场地内自由移动。
一、可组装移动式宣传架优点
1.可组装移动式宣传架整体采用60mm×30mm的镀锌方管，厚度为3mm，整体重量小，使用周期长，轻便简洁。
2.可组装移动式宣传架支撑部分镀锌方管采用M12螺栓连接，该方式可根据需求随时安拆，提高了简便性，同时能节省占用空间。
3.可组装移动式宣传架的移动能自由转向，并迅速移动,万向轮上的制动装置能让宣传架在指定位置固定。万向轮可360°旋转移动。
4.可组装移动式宣传架各部分均可采用螺栓连接，在从一个场地向另一个场地转移时，可将该装置进行拆分运输，可周转性强。
二、可组装移动式宣传架安装程序

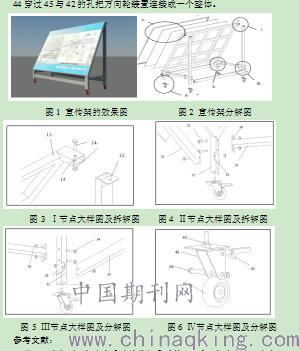

可组装移动式宣传架，包括宣传面板部分、支撑部分以及万向轮装置三部分组件构成。参阅图1至附图6。
（1）宣传面板由两部分组成，宣传板骨架和宣传栏。宣传板骨架采用60mm×30mm的镀锌方管焊接而成，上面铺一层2mm镀锌钢板，镀锌钢板与骨架之间采用焊接连接。镀锌钢板三边上焊接凹槽，方便宣传板插入。
（2）支撑部分主材为60mm×30mm的镀锌方管。其节点部分的连接大样图如Ⅰ、Ⅱ、Ⅲ所示。
①Ⅰ点大样图：.jpg)
11的镀锌方管采用焊接方式连接；
13为镀锌方管上开的M12螺栓孔；
12为竖向的镀锌方管，旁边为一个镀锌角铁，角铁规格60mm×60mm，厚度t=4mm，角铁一边与12的镀锌方管满焊，一边在角铁中央位置打一个M12的螺栓孔；
14为一套M12的螺栓与螺母，螺栓长度为60mm。
②Ⅱ点大样图：
21为宣传面板的下部支腿，下部由2mm的钢板和M12的螺母组成，钢板的尺寸为60mm×30mm，与宣传面板的下部支腿焊接在一起，在钢板上打一个直径为12mm的孔，钢板与螺母中心位置重合并焊接在一起。Ⅳ上的螺栓通过钢板与螺母连接在一起；
③Ⅲ点大样图：
31为宣传面板的下部支腿，材质为60mm×30mm的方管，厚度为3mm；
32为0.59m的60mm×30mm方管，厚度为3mm，端头有直径为12mm的孔；
33为1.8m的60mm×30mm方管，厚度为3mm，端头有2mm后的钢板，钢板尺寸为130mm×60mm，在距长边两端30mm的中间位置打设12mm的孔；
34为M12的螺栓，长度为60mm；
35为2mm的钢板，钢板打设一直径为12mm的孔；
36为31的底部，36由2mm的钢板和M12的螺母组成，钢板的尺寸为60mm×30mm，与宣传面板的下部支腿焊接在一起，在钢板上打一个直径为12mm的孔，钢板与螺母中心位置重合并焊接在一起。
34穿过方管与钢板孔把Ⅲ点大样图的结构连接。
（3）万向轮装置由四部分组成，制动装置，万向轮、M12螺栓和托架装置。详见Ⅳ点大样图及分解图。
42为万向轮，万向轮直径为75mm，宽度为32mm，材质外侧为橡胶、内侧为铁质轴承，轴承中的孔的直径为12mm；
41为刹车装置，通过尾端向下受力，使短边与万向轮接触并卡住，达到刹车的效果；
43为M12的螺栓，长度为37mm，下部与45焊接在一起，上部与宣传面板的下部支腿的底板钢板里的螺母连接在一起；
44为M12的双头螺栓，长度为60mm，通过双头螺母紧固；45为托架装置，45边上孔与41上孔重合，并通过长度为60mm的M12螺栓连接。
44穿过45与42的孔把万向轮装置连接成一个整体。
参考文献：
[1] 蓝天, 张毅刚. 大跨度屋盖结构抗震设计. 北京：中国建筑工业出版社，2000
[2] 董石麟, 王星. 一种新型空间结构－板锥网壳结构的应用与发展. 空间结构. 1997，Vol.3（2）：55-59
[3] 沈士钊. 网壳结构稳定性[M]. 北京：中国建筑工业出版社，2000
[4]John W. Leonard, Tension Structures: Behavior and Analysis. New York: MoGraw-Mill Book Company, 1988
论文作者:耿晓亮,孟利,杜亚非,王宁
论文发表刊物:《防护工程》2018年第14期
论文发表时间:2018/10/22
